Harmonik Analizi Nedir?

Harmonik analizi, elektrik şebekesindeki gerilim ve akım dalga formlarının ideal sinüs dalgasından sapmalarının incelenmesi ve bu bozulmaların seviyelerinin ölçülmesi işlemidir. Günümüzde işletmelerde yaygın kullanılan doğrusal olmayan yüklerin (sürücüler, UPS'ler, LED aydınlatmalar) yarattığı bu elektriksel kirlilik, kompanzasyon sistemlerinin hatalı çalışmasına ve enerji verimliliği kayıplarına yol açar. Bu analiz, işletmelerin elektriksel kararlılığını sağlamak ve cihaz arızalarını önlemek için kritik bir süreçtir.

Kısa Özet

• Harmonik, şebeke frekansının katları şeklinde oluşan elektriksel kirliliktir ve sistemdeki ekipmanların ısınmasına, verimsiz çalışmasına neden olur.
• Analiz süreci, özel güç kalitesi analizörleri ile akım ve gerilim değerlerinin belirli bir periyotta izlenmesiyle gerçekleştirilir.
• Elde edilen veriler, kompanzasyon panolarındaki kondansatörlerin ömrünü uzatmak ve cezai bedelleri önlemek için analiz edilerek yorumlanır.

Harmonik Analizi Neden Gereklidir?

Harmonik analizi, özellikle enerji yönetimi ve kompanzasyon takibi süreçlerinde şebeke kirliliğinin boyutunu belirlemek için zorunludur. Elektrik şebekesi 50 Hz frekansta saf bir sinüs dalgası beklerken, frekans dönüştürücü cihazlar (VFD), bilgisayarlar ve endüstriyel elektronik ekipmanlar bu yapıyı bozarak 100 Hz, 150 Hz gibi katlarda yüksek frekanslı bileşenler üretir.

Bu bozulmalar kontrol edilmediğinde, kompanzasyon panolarındaki kondansatörlerde rezonans riski oluşturur. Rezonans, kondansatörlerin aşırı akım çekerek patlamasına veya sigortaların gereksiz yere atmasına sebep olur. Analiz, sistemin mevcut durumunu raporlayarak işletmenin enerjiyi verimli kullanıp kullanmadığını ortaya koyar.

Kontrol ve Ölçüm Süreci

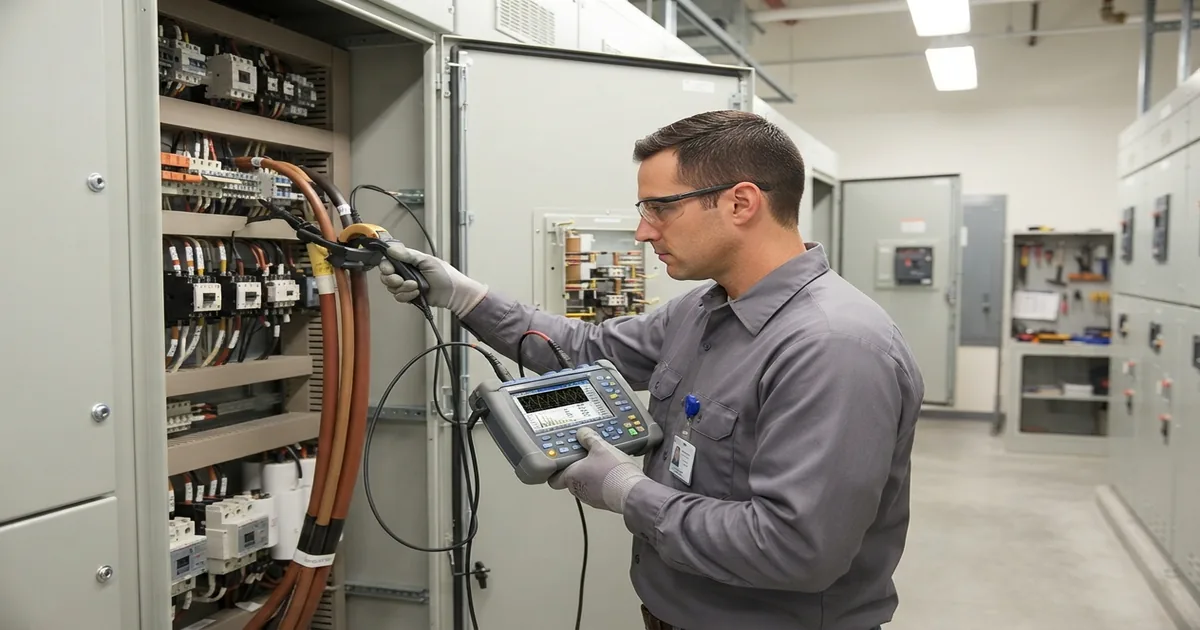

Ölçüm süreci, işletmenin ana enerji giriş panosundan veya harmonize sebep olan kritik yüklerin çıkışından, yüksek örnekleme hızına sahip analizörlerle yapılır. Kontrolü gerçekleştiren mühendis, yalnızca anlık değerlere değil, belirli bir üretim periyodu boyunca toplanan verilere odaklanır.

Saha uygulamalarında şu adımlar izlenir:

• Analizörün doğru akım trafosu ve gerilim uçları ile sisteme bağlanması.
• THD-I (Toplam Akım Harmonik Bozulması) ve THD-V (Toplam Gerilim Harmonik Bozulması) değerlerinin kaydedilmesi.
• Spektrum analizinin yapılarak baskın olan harmonik derecelerinin belirlenmesi.
• Ölçüm sonuçlarının, sistemin kompanzasyon kapasitesiyle olan etkileşiminin değerlendirilmesi.

Kontrol Kapsamı Tablosu

İlgili Mevzuat ve Standartlar

Elektriksel ölçümler ve güç kalitesi değerlendirmeleri, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği çerçevesinde iş güvenliği ve tesisat sürekliliği açısından ele alınmalıdır. Elektrik Tesislerinde Topraklamalar Yönetmeliği ise harmoniklerin topraklama hattı üzerindeki etkilerini ve parazit akımların yaratabileceği potansiyel tehlikeleri minimize etmek için teknik gereklilikleri düzenler.

Bu standartlar, işletmelerin tesisatlarının can ve mal güvenliği açısından standartlara uygunluğunu denetlemeyi hedefler. Harmonik analiz raporları, enerji kalitesini belgelemek ve tesisatta yapılması gereken olası kompanzasyon iyileştirmeleri veya aktif/pasif filtre yatırımları için mühendislik temelini oluşturur.

İşletmeler İçin Pratik Değerlendirme

İşletme yetkilileri, periyodik kontroller öncesinde tesisin toplam kurulu gücünü ve sahada yoğun kullanılan sürücülü sistemlerin envanterini hazır bulundurmalıdır. Kontrol sırasında, özellikle kompanzasyon panosunun ön kapağının açılması ve ölçüm uçlarının bağlanabilmesi için pano enerjisinin kesilip kesilemeyeceği önceden planlanmalıdır.

Saha uygulamalarında karşılaşılan en büyük hata, harmonik analizi yapılmadan standart kompanzasyon sistemlerinin kurulmasıdır. Bu durum, kondansatörlerin kısa sürede devre dışı kalmasına ve işletmenin reaktif ceza ödemesine neden olur. Raporlama sonrasında, tespit edilen harmonik seviyeleri yüksekse, standart kondansatörler yerine harmonik filtreli (reaktörlü) kompanzasyon çözümlerine geçiş yapılması önerilir.

Gerçekçi Saha Senaryosu

Bir üretim tesisinde, yeni devreye alınan 50 kW'lık bir motor sürücüsü (VFD) sonrası kompanzasyon panosundaki kondansatörlerin sık sigorta attırdığı ve ısındığı gözlemlenmiştir. Yapılan harmonik analizinde, THD-I değerinin %40 seviyelerinde olduğu ve 5. harmonik bileşeninin rezonansa neden olduğu tespit edilmiştir. Sorunun çözümü için mevcut kondansatörlerin harmonik filtreli reaktörler ile desteklenmesi ve koruma sınıflarının güncellenmesi önerilmiştir. Bu müdahale, kondansatör ömrünü uzatmış ve tesisin reaktif ceza sınırına girmesini engellemiştir.

Sıkça Sorulan Sorular

Harmonik analizi ne sıklıkla yapılmalıdır?

Harmonik analizi, işletmede yeni bir büyük güç tüketen cihaz, motor sürücüsü veya UPS sistemi devreye alındığında veya mevcut tesisatta elektriksel bir değişiklik yapıldığında mutlaka yapılmalıdır. Ayrıca, kompanzasyon panosunda düzenli arızalar yaşanıyorsa, periyodik kontrollerle birlikte yılda en az bir kez güç kalitesi değerlendirmesi yapılması önerilir.

THD değeri neyi ifade eder?

THD (Total Harmonic Distortion), toplam harmonik bozulma oranını ifade eden yüzdesel bir değerdir. THD-I akımdaki, THD-V ise gerilimdeki ideal sinüs formundan sapmayı gösterir. Bu değerin yüksek olması, sistemde elektriksel kirliliğin fazla olduğunu ve cihazların verimsiz çalıştığını gösterir.

Harmoniklerin kompanzasyona etkisi nedir?

Harmonik akımlar, kondansatörlerin empedansını düşürerek aşırı akım çekmelerine ve ısınmalarına neden olur. Bu durum kondansatörlerin kısa sürede patlamasına veya sigortaların atmasına yol açar. Harmonik filtreli (reaktörlü) sistemler, bu bozulmaları engelleyerek kompanzasyonun sağlıklı çalışmasını sağlar.

Mevzuat açısından harmonik ölçümü zorunlu mudur?

Elektriksel tesisatların İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği uyarınca periyodik olarak kontrol edilmesi esastır. Harmonik analizi, tesisatın kararlılığını ve elektriksel uygunluğunu belirleyen kritik bir teknik veri olduğundan, enerji kalitesi ve cihaz güvenliği kapsamında değerlendirilmesi beklenen bir kontrol yöntemidir.

Saha ölçümünde enerji kesintisi gerekir mi?

Ölçüm genellikle işletme enerjisi altındayken, yüklerin çalıştığı normal çalışma modunda yapılır. Ancak, analizör uçlarının ana panodaki baralara güvenli bir şekilde bağlanabilmesi için pano içi uygun erişim şartlarının sağlanması gerekir. Çok kritik durumlarda, bağlantı anı için kısa süreli bir kesinti planlanabilir.
