Paratoner tesisatı, yapıları yıldırımın doğrudan etkilerine karşı korumak amacıyla tasarlanan yakalama ucu, iniş iletkenleri ve topraklama sisteminden oluşan bütünleşik bir yapıdır. IEC 62305-3 standartlarına uygun olarak tesisin fiziksel yapısına ve risk analizine göre kurulum gerçekleştirilir. Bu sistem, yıldırım akımını güvenli bir şekilde toprağa ileterek binada oluşabilecek yangın ve yapısal hasar riskini minimize eder.
İçerik tarihi: · Hazırlayan: RBM Mühendislik içerik çalışması
Hizmet kapsamı için teklif isteyin
Paratoner sistemi, atmosferik elektrik boşalmalarının yapıya zarar vermeden kontrollü bir şekilde toprağa aktarılmasını sağlayan bir koruma düzeneğidir. Özellikle yüksek yapılar, yanıcı madde depolanan alanlar ve elektrik altyapısı kritik olan işletmeler için yıldırımdan korunma hayati önem taşır. Sistem, yıldırımın yapı üzerindeki fiziksel hasar ve hayati tehlike riskini yönetilebilir seviyelere indirir.
Sistem; yakalama ucu, iniş iletkenleri, test klemensi ve topraklama elektrotlarından oluşur. IEC 62305-3 standartları kapsamında, bu bileşenlerin her biri yıldırım akımının güvenli tahliyesi için kritik bir role sahiptir. Doğru tasarlanmış bir tesisat, yıldırımın doğrudan yapıya isabet etmesi durumunda oluşabilecek ark ve yangın risklerini minimize ederek binanın yapısal bütünlüğünü korumaya yardımcı olur.

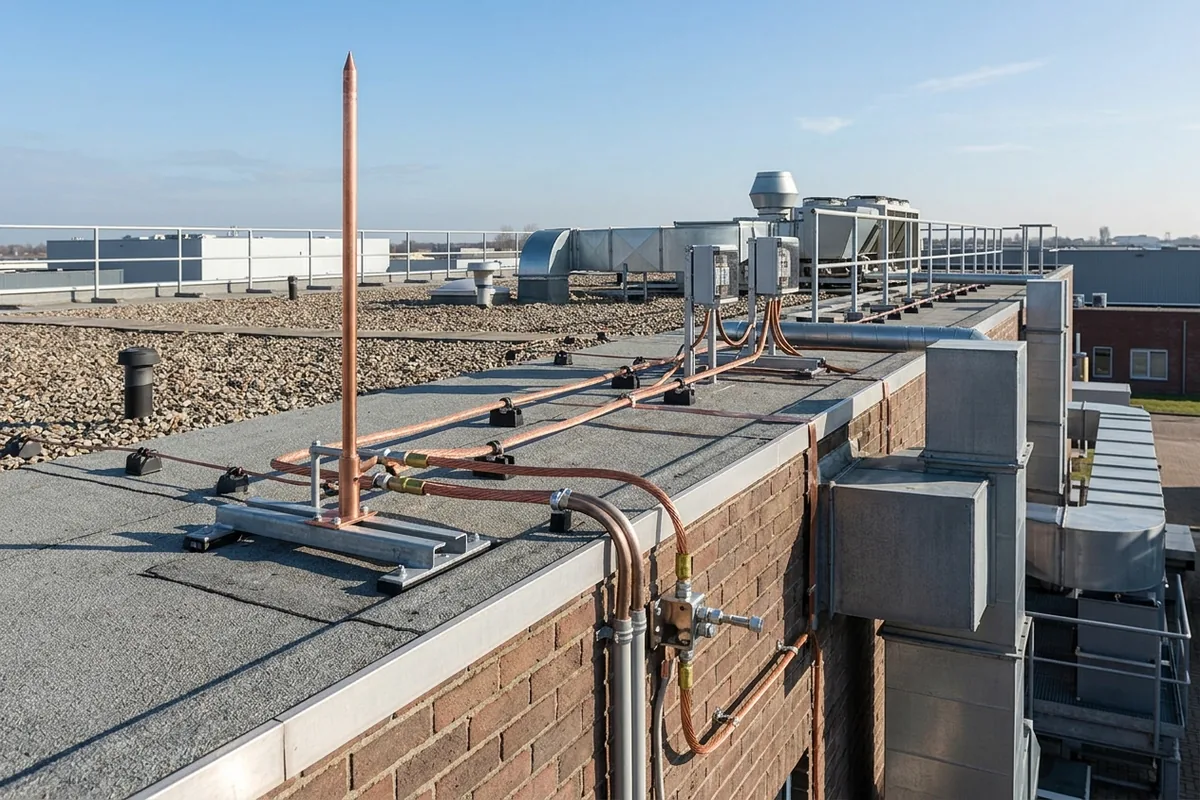

[2]Kurulum süreci, yapının mimari özellikleri ve IEC 62305-3 standartlarına dayalı risk değerlendirmesine göre planlanır. Yakalama ucu, binanın en yüksek noktasına rüzgar yükü hesapları dikkate alınarak monte edilir. Bu aşamada, yıldırımın yakalanma kapasitesini optimize etmek için sistemin konumu ve koruma açısı titizlikle belirlenir.
İniş iletkenleri, yıldırım akımını en kısa ve düz yoldan toprağa iletecek şekilde, korozyona dayanıklı malzemelerle tesis edilir. İletkenler, yapı yüzeyinden izolatörler aracılığıyla ayrılır ve sistemin elektriksel sürekliliği test klemensi üzerinden doğrulanır. Bağlantı noktalarının sıkılığı ve iletkenlerin yapıya montajı, yıldırımın yaratabileceği mekanik zorlanmalara karşı dayanıklı olmalıdır.
[2]Uygulamalarda IEC 62305-3 standardı temel alınır. Bu standart, yapıların fiziksel hasardan korunması için tasarım, kurulum ve muayene kriterlerini belirler. Standart, sistemin sadece bir parçasının değil, tüm bileşenlerinin bir bütün olarak değerlendirilmesini zorunlu kılar.
ESE (Erken Akış Uyarıcı) başlıklarının kullanımı, tek başına bir koruma belgesi veya yeterlilik sağlamaz. Sistem, topraklama direnci ve iletkenlerin sürekliliği gibi tüm bileşenleriyle bir bütün olarak değerlendirilmelidir. Standartlara uyum, sistemin işlevselliğini ve güvenlik seviyesini belirleyen en temel kriterdir.
[2]Kurulum sonrası sistemin elektriksel değerleri ölçülerek teknik rapor oluşturulur. Eğer sistemde bir uygunsuzluk tespit edilirse, bu durum Bakanlık kriterleri ve ilgili standartlar çerçevesinde raporlanır. Raporlama süreci, sistemin mevcut durumunu ve standartlara uygunluğunu belgeleyen resmi bir kayıt niteliği taşır.
Tespit edilen eksikliklerin giderilmesinin ardından, sistemin güvenli çalıştığından emin olmak için yeniden kontrol yapılması zorunludur. Düzeltme işlemi, yetkili teknik personel tarafından standartlara uygun olarak gerçekleştirilmelidir. Yeniden kontrol, sistemin tüm bileşenlerinin işlevselliğini doğrulamak ve güvenli bir koruma seviyesine ulaşıldığını teyit etmek amacıyla yapılır.
[1] [2]Hizmet süresi ve maliyeti; yapının yüksekliği, çatı tipi, kullanılacak iletken miktarı, topraklama direncinin iyileştirilmesi ihtiyacı ve saha erişim koşullarına bağlı olarak değişkenlik gösterir. Her tesisin kendine özgü fiziksel yapısı, kurulumun karmaşıklığını ve dolayısıyla harcanacak iş gücünü doğrudan etkiler.
Hizmet planlaması, tesisin konumu ve çalışma saatleri dikkate alınarak optimize edilir. Net bir fiyatlandırma için yerinde keşif yapılarak sistemin teknik gereksinimleri belirlenmelidir. Keşif süreci, sistemin ihtiyaç duyduğu malzeme miktarını ve kurulumun teknik zorluklarını belirlemek için gerekli olan temel aşamadır.
[1]Paratoner tesisatlarının periyodik kontrolleri, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği uyarınca yılda en az bir kez yapılmalıdır. Bu kontroller, sistemin zamanla maruz kalabileceği korozyon, gevşeme veya mekanik hasarları tespit etmek için kritiktir.
Bakım süreçleri, sistemin elektriksel sürekliliğini ve topraklama direncini korumayı hedefler. Düzenli kontroller, sistemin yıldırım anında beklenen performansı sergilemesini sağlar. Kontrol sonuçları, sistemin güvenliğinin devamlılığını sağlamak adına kayıt altına alınmalı ve gerekli görülen durumlarda iyileştirme çalışmaları derhal başlatılmalıdır.
[1]Yıldırımdan korunma sistemleri, yapıların yangın ve yapısal hasar riskini azaltmak için tasarlanmıştır. Sistemin eksik veya hatalı kurulması, yıldırımın yapıya zarar vermesine neden olabilir. Bu nedenle, kurulum ve kontrol süreçlerinde standartlara tam uyum esastır.
Risk yönetimi, yapının konumu ve kullanım amacı göz önüne alınarak yapılmalıdır. Uygunsuzlukların giderilmemesi, sistemin koruma işlevini yitirmesine yol açar. Güvenli bir ortam için sistemin tüm bileşenlerinin periyodik olarak denetlenmesi ve standartlara uygunluğunun korunması, yapı güvenliğinin temel bir parçasıdır.
[2]| Kontrol | Yöntem | Neden önemli? |
|---|---|---|
| Yakalama ucu montajı | Gözle muayene ve mekanik kontrol | Yıldırımın yakalanması için yapı üzerindeki konumun doğruluğu. |
| İniş iletkeni sürekliliği | Ohmmetre ile direnç ölçümü | Yıldırım akımının toprağa kesintisiz iletimi. |
| Test klemensi erişilebilirliği | Gözle muayene | Periyodik ölçüm ve bakım süreçlerinin yürütülebilmesi. |
| Topraklama elektrotu durumu | Topraklama direnci ölçümü | Akımın toprağa güvenli dağılımı. |
| Korozyon kontrolü | Gözle muayene | Bağlantı noktalarının elektriksel iletkenliğinin korunması. |
Aşağıdaki örnekler açıklayıcı senaryolardır. Belirli bir tesiste alınmış muayene sonucu değildir; kusur kararı ekipmana uygulanabilen güncel kontrol kriterine göre verilir.
Yapıların yıldırımdan korunması; fiziksel hasar ve hayati tehlike yönetimi. Yerel doküman bölüm referansı: 1, 3, 3.8, 3.10. [2]
Standart kapsam özetleri, standardın tam metninin veya Türkiye'deki güncel kabul durumunun yerine geçmez. Uygulanabilir baskı ve teknik kriter, işin kapsamı belirlenirken teyit edilir.
İstanbul hizmet planlaması tesisin konumu, erişim koşulları, kapsamı ve çalışma saatleri dikkate alınarak yapılır.
Kirazlı Merkez Cd. No:51-A, Bağcılar / İstanbul · +905383639585
Paratoner tesisatlarının periyodik kontrolleri, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği uyarınca yılda en az bir kez yapılmalıdır. Bu kontroller, sistemin işlevselliğini ve güvenliğini doğrulamak için zorunludur. [1]
Hayır, tespit edilen uygunsuzluklar giderilmeden sistem güvenli kabul edilemez. Eksiklikler giderildikten sonra yeniden kontrol yapılarak uygunluk raporu alınmalıdır. Sistemin güvenli çalışması için tüm bileşenlerin standartlara uygun olması gerekir. [1]
Topraklama direnci değeri, tesisin özel durumuna ve kullanılan koruma sistemine göre değişir. İlgili standartlar çerçevesinde ölçüm yapılarak uygunluk değerlendirilir. Sabit bir değer yerine tesisin karakteristik özellikleri dikkate alınarak analiz yapılmalıdır. [2]
Hayır, paratoner başlığı sistemin sadece bir parçasıdır. İniş iletkenleri ve topraklama sistemi olmadan koruma sağlamaz. IEC 62305-3 standartlarına göre sistem bir bütündür ve tüm parçaların uyumlu çalışması gerekir. [2]
Yasal düzenlemeler gereği paratoner tesisatlarının periyodik kontrol periyodu yılda bir kez olarak belirlenmiştir. Bu süre, sistemin güvenliğinin sürekliliğini sağlamak amacıyla mevzuat tarafından zorunlu tutulmaktadır. [1]
Fiyatlandırma; binanın fiziksel yapısı, kullanılacak ekipman miktarı, kurulumun zorluk derecesi ve saha keşif sonuçlarına göre belirlenmektedir. Süre ise tesisin büyüklüğüne ve yapılacak işlemlerin kapsamına göre değişkenlik gösterir. [1]
Yeniden kontrol, tespit edilen uygunsuzlukların giderilip giderilmediğini ve sistemin standartlara uygun hale gelip gelmediğini doğrulamak için gereklidir. Bu işlem, güvenli bir koruma seviyesine ulaşıldığını teyit etmek amacıyla zorunludur. [1]
