Jeneratör muayenesi, yedek güç sistemlerinin şebeke kesintilerinde devreye girme, yükü taşıma ve güvenli çalışma kapasitesinin doğrulanması sürecidir. İşletme güvenliği için yasal bir zorunluluk olan bu kontrol; motor, transfer panosu, topraklama ve elektriksel koruma bileşenlerinin teknik standartlara uygunluğunu kapsar. Süreç, sistemin sürekliliğini ve iş güvenliğini sağlamak amacıyla bağımsız teknik değerlendirme ve Bakanlık kriterlerine dayalı raporlama ile gerçekleştirilir.
İçerik tarihi: · Hazırlayan: RBM Mühendislik içerik çalışması
Hizmet kapsamı için teklif isteyin
Jeneratör muayenesi, elektrik kesintilerinde devreye giren yedek güç ünitelerinin işlevselliğinin ve elektriksel güvenliğinin periyodik olarak test edilmesidir. İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında, işyerlerinde kullanılan tüm jeneratör gruplarının yılda en az bir kez yetkili kişilerce kontrol edilmesi zorunludur.
Bu hizmet, jeneratörün sadece çalışıp çalışmadığını değil, yük altında kararlılığını ve tesisin ana elektrik sistemiyle olan uyumunu doğrular. İşverenler, olası bir enerji kesintisinde sistemin güvenle çalışacağını belgelemekle yükümlüdür.
[1]Muayene süreci, fiziksel inceleme, elektriksel ölçümler ve fonksiyonel testlerden oluşur. Fiziksel incelemede yakıt, yağ ve soğutma sistemleri ile egzoz çıkışları yangın riski açısından değerlendirilir. Elektriksel testlerde ise topraklama direnci, yalıtım direnci ve akü grubu verimliliği ölçülür.

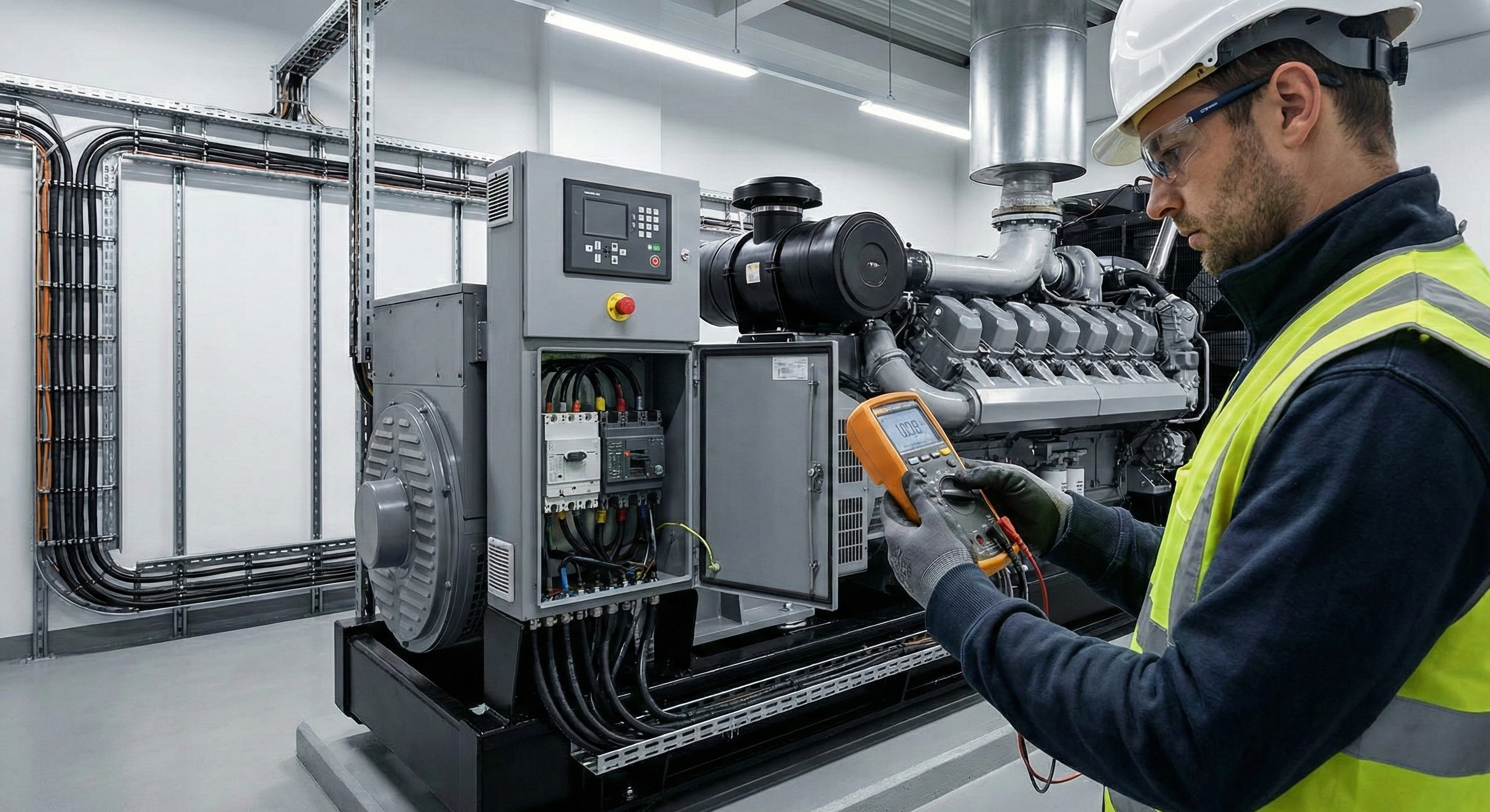

Fonksiyonel testlerde, şebeke kesintisi simüle edilerek transfer panosunun tepki süresi ve yük altındaki gerilim ile frekans kararlılığı analiz edilir. Tüm işlemler, ilgili standartlar ve Bakanlıkça belirlenen kriterler doğrultusunda gerçekleştirilir.
[1] [2]Muayeneler, ilgili standartlar ve IEC 60364-6 doğrulama yöntemleri temel alınarak gerçekleştirilir. Bakanlık tarafından ekipmana özgü bir kriter yayımlanmışsa bu kriterler önceliklidir. Projesi olmayan tesisatlar için ilgili yönetmeliklere uygun projelendirme yapılması, muayene öncesi veya sırasında bir ön koşul olarak değerlendirilir.
Tesisatın tasarımı, hesaplamaları ve saha uygulaması arasındaki uyum, yangın projesi eksikliği gibi durumların tespiti için kritik öneme sahiptir. Bu karşılaştırmalar, sistemin güvenli bir şekilde işletilip işletilemeyeceğini belirleyen temel unsurlardır.

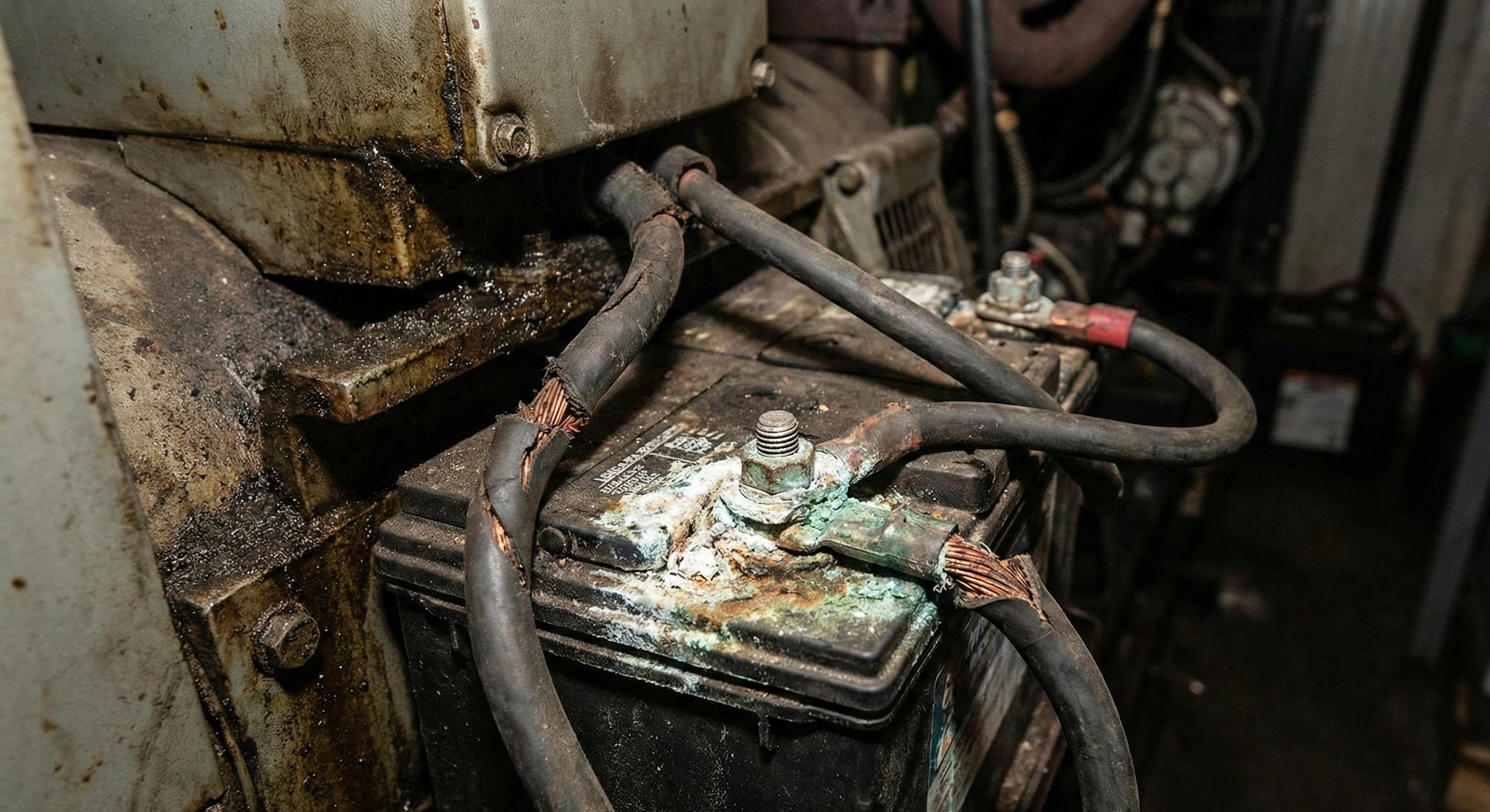

[1] [2]Yapılan kontroller sonucunda hazırlanan rapor, ekipmanın durumunu ve tespit edilen uygunsuzlukları içerir. Hafif kusurlar bir sonraki muayeneye kadar giderilmelidir; ağır kusur tespit edilen ekipmanlar ise gerekli düzeltmeler yapılmadan çalıştırılamaz.
Düzeltme işlemleri tamamlandıktan sonra, uygunsuzluğun giderildiğinin doğrulanması için yeniden kontrol yapılması gerekir. Raporlar, ilgili mevzuatta tanımlanan yetkili kişiler tarafından imzalanır.
[1]Muayene süresi ve maliyeti; jeneratörün gücü, tesisin konumu, erişim kolaylığı ve yapılacak testlerin kapsamına göre belirlenir. Yük testi gibi ek fonksiyonel analizler, tesisin çalışma saatleri ve sistemin yük altına alınabilme durumu dikkate alınarak planlanır.
Saha koşullarının uygunluğu, testlerin kesintisiz tamamlanması için gereklidir. Tesisin elektriksel altyapısının karmaşıklığı, muayene süresini doğrudan etkileyen bir faktördür.
[1]Kaçak akım koruma rölelerinin değerlendirilmesi, devrenin tasarımına ve koruma koordinasyonuna göre yapılır. Jeneratör çıkışındaki koruma cihazlarının, tesisin genel topraklama sistemiyle uyumlu çalışması hayati önem taşır.
Kablo bağlantılarında aşırı ısınma belirtilerinin bulunması, elektriksel bir uygunsuzluk olarak kaydedilir. Bu durum, bağlantı noktalarının gevşekliği veya kesit yetersizliği gibi teknik sorunlara işaret eder.
[1] [2]Jeneratörlerin çevresel faktörlere karşı korunması, yangın güvenliği açısından zorunludur. Egzoz çıkışlarının yanıcı maddelerden uzaklaştırılması ve yakıt sızıntılarına karşı önlem alınması, muayenenin temel güvenlik adımlarındandır.
Transfer panosunun kilitleme mekanizması, şebeke ve jeneratör enerjisinin çakışmasını önleyen kritik bir güvenlik bileşenidir. Bu mekanizmanın doğrulanması, elektriksel kazaların önlenmesi için şarttır.
[1]| Kontrol | Yöntem | Neden önemli? |
|---|---|---|
| Transfer Panosu (ATS) Kilitleme Testi | Şebeke ve jeneratör enerjisinin çakışmasını önleyen mekanik/elektriksel kilitleme kontrolü. | Şebeke enerjisi varken jeneratörün devreye girmesi ciddi elektriksel hasarlara ve yangına yol açabilir. |
| Topraklama Sürekliliği | Jeneratör gövdesi ve nötr hattı ile ana topraklama barası arasındaki direnç ölçümü. | Hatalı topraklama, gövde üzerinde tehlikeli gerilim birikmesine neden olur. |
| Egzoz ve Yakıt Sistemi Kontrolü | Sızıntı kontrolü ve egzoz çıkışının yanıcı maddelerden uzaklığı. | Yakıt sızıntısı ve uygunsuz egzoz yönlendirmesi yangın riskini doğrudan artırır. |
| Akü ve Şarj Sistemi | Akü gerilimi ve şarj dinamosu çıkış değerlerinin ölçümü. | Jeneratörlerin devreye girememe nedenlerinin başında akü kaynaklı arızalar gelir. |
| Yük Altında Gerilim ve Frekans Kararlılığı | Jeneratörün nominal yük altında çalıştırılarak çıkış değerlerinin izlenmesi. | Yük altında kararsız çalışan jeneratör, bağlı cihazlara zarar verebilir. |
Aşağıdaki örnekler açıklayıcı senaryolardır. Belirli bir tesiste alınmış muayene sonucu değildir; kusur kararı ekipmana uygulanabilen güncel kontrol kriterine göre verilir.
İçten yanmalı motorla tahrik edilen alternatif akım jeneratör gruplarının performans ve güvenlik kriterleri. [1]
Alçak gerilim elektrik tesisatlarının ilk ve periyodik doğrulama yöntemleri. [2]
Standart kapsam özetleri, standardın tam metninin veya Türkiye'deki güncel kabul durumunun yerine geçmez. Uygulanabilir baskı ve teknik kriter, işin kapsamı belirlenirken teyit edilir.
İstanbul hizmet planlaması tesisin konumu, erişim koşulları, kapsamı ve çalışma saatleri dikkate alınarak yapılır.
Kirazlı Merkez Cd. No:51-A, Bağcılar / İstanbul · +905383639585
Jeneratör muayenesi, yedek güç sistemlerinin elektriksel ve mekanik bileşenlerinin, yasal standartlara uygunluğunu doğrulamak amacıyla yapılan periyodik teknik inceleme ve test sürecidir. [1]
Muayene; fiziksel inceleme, topraklama ölçümü, yalıtım direnci testi, transfer panosu fonksiyonel kontrolleri ve yakıt ile egzoz sistemlerinin yangın güvenliği açısından değerlendirilmesini kapsar. [1]
Muayene sırasında tesisat projesi, tek hat şeması, ekipman kullanım kılavuzu, bakım kayıtları ve varsa önceki periyodik kontrol raporlarının hazır bulundurulması gerekmektedir. [1]
Uygunsuzluk, ekipmanın Bakanlık kriterlerine veya teknik standartlara aykırı durumudur. Ağır kusur tespit edilen ekipmanlar, gerekli düzeltmeler yapılmadan kesinlikle çalıştırılamaz. Kesin kapsam, tesis koşulları ve mevcut belgeler birlikte değerlendirilerek belirlenir. Sonuç ve öneriler hazırlanan teknik kayıtta açıkça belirtilir ve işletmeye sunulur. [1]
İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği uyarınca, ilgili standartlarda aksi belirtilmedikçe jeneratörlerin periyodik muayenesi yılda en az bir kez yapılmalıdır. [1]
Muayene süresi ve fiyatı; jeneratörün gücü, tesisin konumu, erişim koşulları ve yapılacak testlerin kapsamına göre değişkenlik gösterir. Detaylı planlama için saha bilgileri gereklidir. [1]
Yeniden kontrol, muayene raporunda tespit edilen uygunsuzlukların giderilip giderilmediğini doğrulamak amacıyla yapılan ikinci incelemedir. Ağır kusurların onarımı sonrası bu işlem zorunludur. [1]
Türkiye periyodik kontrol mevzuatı; ekipman kapsamı, yetki, sözleşme, rapor ve kusur değerlendirmesi. Güncel ekler ve ekipmana özgü Bakanlık kriteri esas alınır. Kaynak inceleme tarihi: 2026-09-16.
Uluslararası standardın kapsam özeti; ilk ve periyodik doğrulama. TS/HD kabulü ve yürürlükteki baskı ayrıca teyit edilir. Kaynak inceleme tarihi: 2026-09-16.
