Pano termografik muayenesi, elektrik panolarındaki bağlantı noktalarının, şalt malzemelerinin ve kabloların yük altındayken termal kamera ile taranması işlemidir. Bu yöntem, gözle görülmeyen aşırı ısınmaları, gevşek bağlantıları ve dengesiz yüklenmeleri tespit ederek elektrik kaynaklı yangın risklerini önceden belirler. İşletme sürekliliğini korumak ve yasal mevzuata uyum sağlamak amacıyla gerçekleştirilen kritik bir kestirimci bakım faaliyetidir.
İçerik tarihi: · Hazırlayan: RBM Mühendislik içerik çalışması
Hizmet kapsamı için teklif isteyin
Pano termografik muayenesi, elektrik tesisatının normal çalışma koşullarında, yani yük altındayken termal kamera yardımıyla incelenmesidir. Elektrik akımı dirençle karşılaştığında ısı açığa çıkarır; bu durum genellikle gevşek bağlantı veya aşırı yüklenme kaynaklıdır. Termal kamera, çıplak gözle görülemeyen bu kızılötesi ışınımı yakalayarak yüzey sıcaklıklarını görselleştirir.
Endüstriyel tesisler, ticari binalar ve elektrik enerjisinin yoğun kullanıldığı tüm işletmeler için gereklidir. Özellikle yangın riskini minimize etmek ve plansız duruşların önüne geçmek isteyen işletme yetkilileri için periyodik bir zorunluluktur. Bu yöntem, tesisatın mevcut durumunu yansıtan somut veriler sağlar ve olası arızaların önceden kestirilmesine olanak tanır.

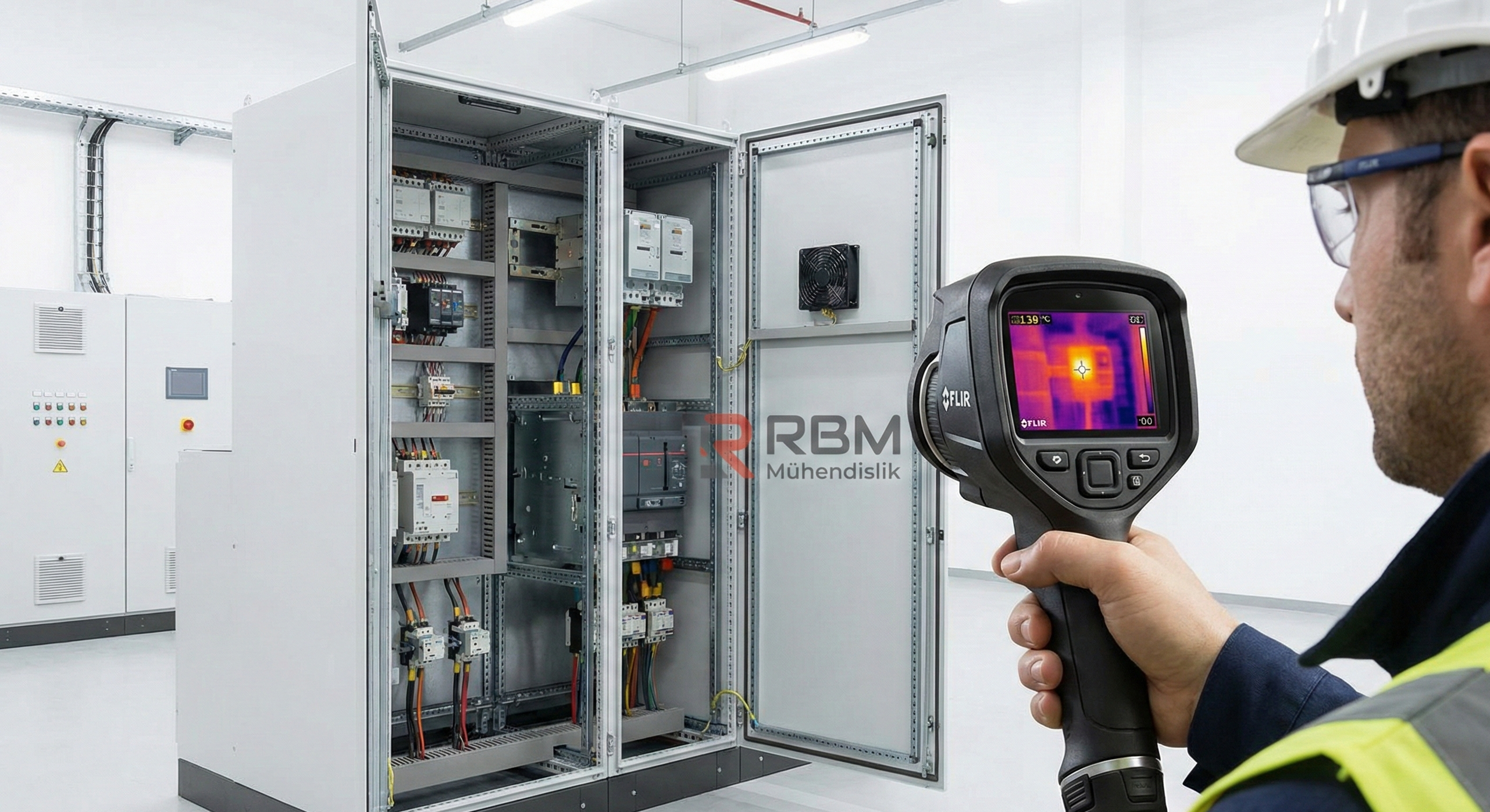

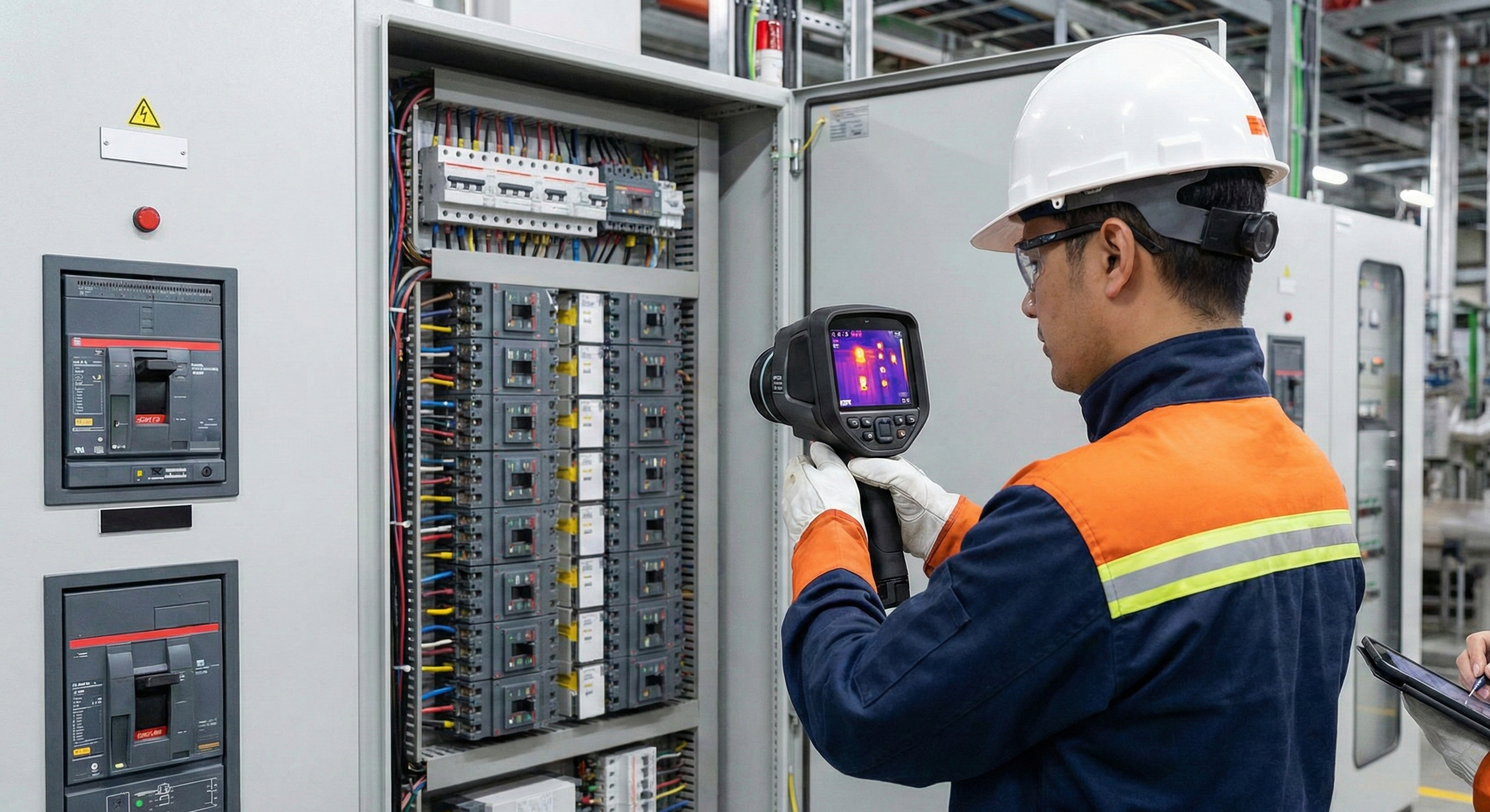

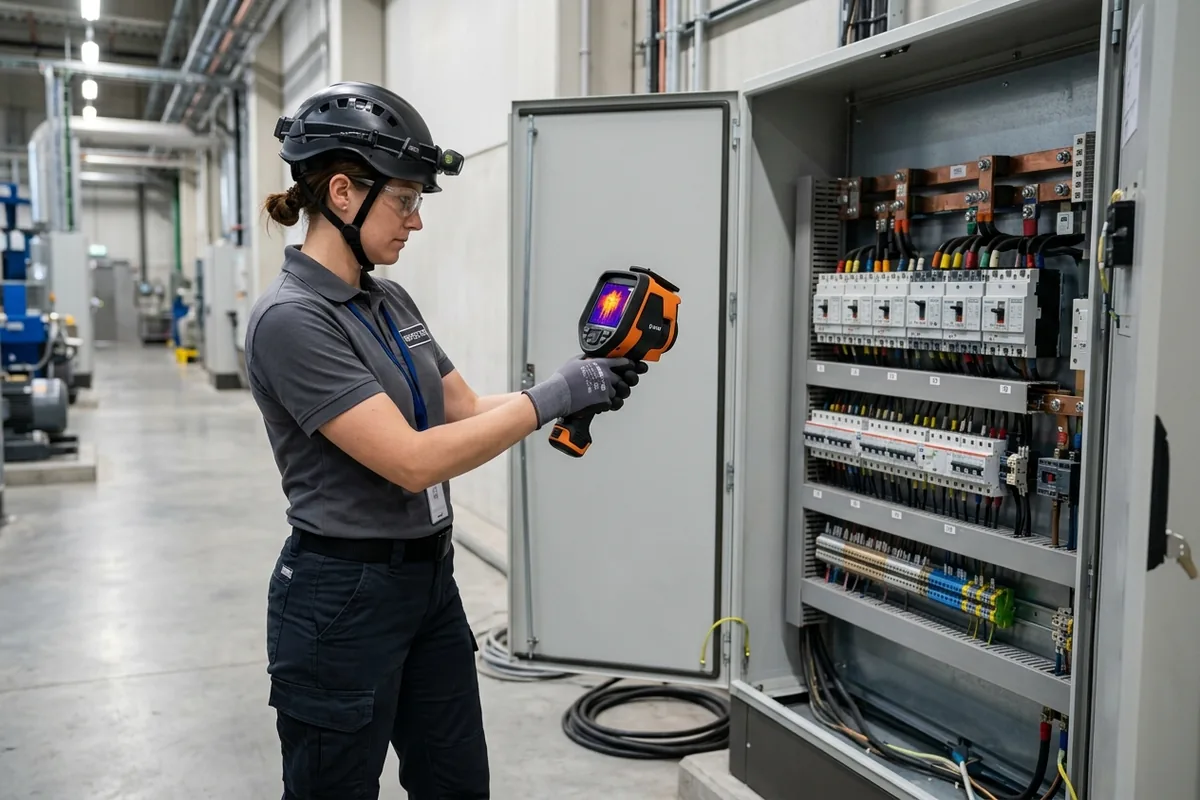

[1]Muayene süreci, panoların enerjisi kesilmeden, sistemin aktif yük altında olduğu sırada gerçekleştirilir. Panolardaki klemensler, baralar, sigortalar ve kablo pabuçları termal kamera ile taranarak yüzey sıcaklıkları ölçülür. Ölçümler sırasında ortam sıcaklığı ile bileşen sıcaklığı arasındaki fark analiz edilir.
Uygulama sırasında tesisatın en azından normal çalışma yükünde olması esastır. Yüksüz veya çok düşük yükteki bir sistemde yapılan ölçümler, bağlantı hatalarını veya aşırı ısınma noktalarını maskeleyebilir. Bu nedenle, muayene öncesinde sistemin yük durumu kontrol edilmeli ve ölçümler kararlı çalışma koşullarında yapılmalıdır.
[1] [2]Muayeneler, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği ve ilgili uluslararası standartlar çerçevesinde yürütülür. Standartlar, ölçümün nasıl yapılacağını ve sonuçların nasıl değerlendirileceğini belirler. Türkiye mevzuatı, elektrik tesisatlarının periyodik kontrolünü zorunlu kılar ve bu kontrollerin yetkili kişilerce yapılmasını şart koşar.
Bu hizmet bir tasarım veya kurulum projesi değildir; mevcut tesisatın periyodik kontrolüdür. Projesi olmayan tesisatlar için ilgili yönetmeliklere göre projelendirme zorunluluğu bulunmaktadır. Termografik muayene, tesisatın projesine uygunluğunu ve bağlantı kalitesini doğrulamak için kullanılan bir yöntemdir.
[1] [2]Muayene sonucunda hazırlanan rapor, tespit edilen sıcak noktaları, risk seviyelerini ve önerilen çözüm yaklaşımlarını içerir. Rapor, Bakanlık kriterlerine uygun olarak düzenlenir. Tespit edilen uygunsuzluklar, hafif veya ağır kusur olarak sınıflandırılır ve bu sınıflandırma, düzeltme süreci için kritik öneme sahiptir.
Hafif kusurlar bir sonraki periyodik kontrole kadar giderilmelidir. Ancak ağır kusurlar, yangın veya iş kazası riski taşıdığı için derhal giderilmelidir. Tespit edilen uygunsuzluklar giderildikten sonra, sistemin güvenliğinin doğrulanması için yeniden kontrol yapılması zorunludur. Rapor, tesisin güvenli işletimi için temel bir referans belgesidir.
[1]Hizmetin süresi ve maliyeti; tesisin büyüklüğü, pano sayısı, erişim kolaylığı ve çalışma saatleri gibi faktörlere bağlıdır. Planlamalar, tesisin operasyonel durumu dikkate alınarak yapılır. Fiyatlandırma, saha çalışması için gereken süre ve raporlama kapsamı üzerinden belirlenir.
İstanbul içi planlamalar, tesisin konumu ve erişim koşulları göz önünde bulundurularak organize edilir. Muayene sırasında panoların kapaklarının açılması ve sistemin yük altında tutulması için işletme personelinin desteği gereklidir. Bu koordinasyon, muayenenin verimli ve güvenli bir şekilde tamamlanmasını sağlar.
[1]Elektrik panolarında meydana gelen aşırı ısınmalar, genellikle gevşek bağlantılardan kaynaklanır. Bu durum, zamanla izolasyonun erimesine ve kısa devrelere yol açabilir. Termografik muayene, bu riskleri henüz arıza gerçekleşmeden tespit ederek yangın önleme stratejilerine katkı sağlar.

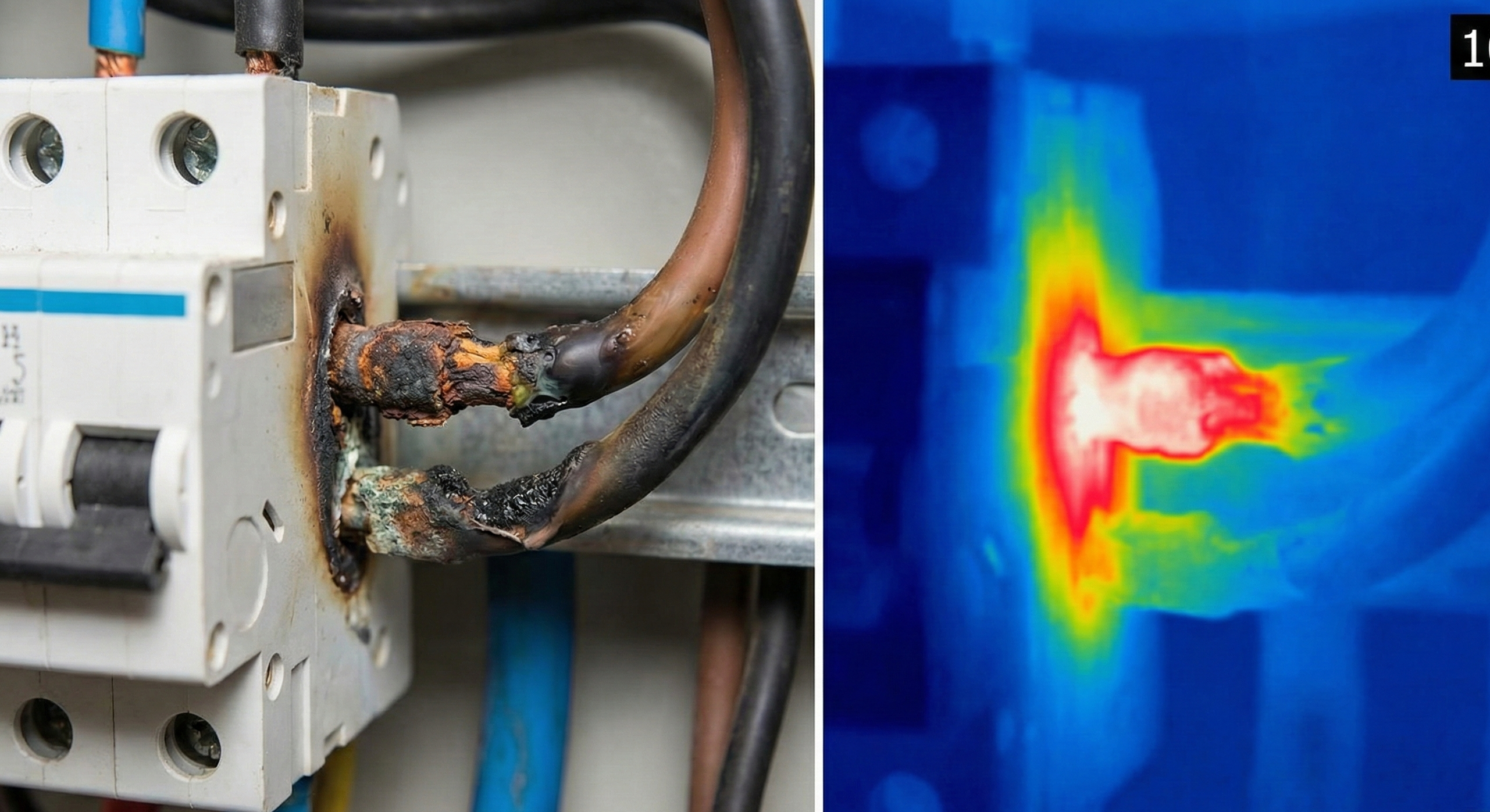

Kablo pabucu veya bağlantı noktasında karşılaştırmalı sıcaklık artışı, en sık karşılaşılan uygunsuzluktur. Bu tür bir bulgu, bağlantının sıkılması veya oksitlenmiş parçaların değiştirilmesi gerektiğini gösterir. Yüksüz çekilmiş termal görüntüden tesisatın tamamen güvenli olduğu sonucunu çıkarmak ise hatalı bir yaklaşımdır ve muayene metodolojisine aykırıdır.
[1]Periyodik kontroller, elektrik tesisatının ömrünü uzatır ve plansız duruşları engeller. Düzenli yapılan termografik muayeneler, tesisatın zaman içindeki değişimini takip etmeyi sağlar. Bu sayede, bakım faaliyetleri daha planlı ve maliyet etkin bir şekilde gerçekleştirilebilir.
İşletmelerin yasal mevzuata uyumu, sadece bir zorunluluk değil, aynı zamanda iş güvenliği kültürünün bir parçasıdır. Doğru yapılmış bir termografik muayene, tesisin elektrik altyapısının güvenilirliğini kanıtlar ve olası kazaların önüne geçilmesine yardımcı olur.
[1]| Kontrol | Yöntem | Neden önemli? |
|---|---|---|
| Pano bağlantı noktaları | Termal kamera ile sıcaklık ölçümü | Gevşek bağlantı kaynaklı direnç artışını tespit etmek |
| Baralar ve iletkenler | Termal görüntüleme | Aşırı yüklenme veya faz dengesizliğini belirlemek |
| Şalt malzemeleri | Sıcaklık analizi | Kontaktör ve sigorta gibi bileşenlerin ısınma durumunu kontrol etmek |
| Tesisat projesi uygunluğu | Doküman incelemesi | Mevcut tesisatın projesiyle uyumunu denetlemek |
| İSG-KATİP sözleşmesi | Sözleşme kontrolü | Yasal mevzuat gereği hizmet öncesi sözleşme zorunluluğu |
| Ortam sıcaklığı ölçümü | Termometre kullanımı | Delta T analizi için referans değer belirlemek |
| Kablo yalıtım durumu | Görsel ve termal inceleme | Isınma kaynaklı yalıtım bozulmalarını tespit etmek |
Aşağıdaki örnekler açıklayıcı senaryolardır. Belirli bir tesiste alınmış muayene sonucu değildir; kusur kararı ekipmana uygulanabilen güncel kontrol kriterine göre verilir.
Elektrik tesisatlarının periyodik kontrolü ve raporlama usulleri. [1]
Alçak gerilim elektrik tesisatlarının ilk ve periyodik doğrulaması. [2]
Standart kapsam özetleri, standardın tam metninin veya Türkiye'deki güncel kabul durumunun yerine geçmez. Uygulanabilir baskı ve teknik kriter, işin kapsamı belirlenirken teyit edilir.
İstanbul hizmet planlaması tesisin konumu, erişim koşulları, kapsamı ve çalışma saatleri dikkate alınarak yapılır.
Kirazlı Merkez Cd. No:51-A, Bağcılar / İstanbul · +905383639585
Elektrik panolarındaki bağlantı noktalarının ve şalt malzemelerinin yük altındayken termal kamera ile incelenerek aşırı ısınma noktalarının tespit edilmesi işlemidir. Bu yöntem, gözle görülmeyen elektriksel hataları belirleyerek yangın riskini azaltmayı hedefler. [1]
Muayene; panodaki klemensler, baralar, sigortalar ve kablo pabuçları gibi kritik bileşenlerin termal taranmasını içerir. Sistem yük altındayken yapılan bu inceleme, bağlantı hatalarını ve dengesiz yüklenmeleri ortaya çıkarır. [1]
Tesisatın elektrik projesi, daha önceki periyodik kontrol raporları ve varsa ekipman etiket bilgileri muayene sırasında hazır bulundurulmalıdır. Bu belgeler, tesisatın mevcut durumunun doğrulanması ve raporlama süreci için temel oluşturur. [1]
Tespit edilen kusurlar, yetkili teknik personel tarafından giderilmelidir. Ağır kusur tespit edilen ekipmanlar, onarım yapılmadan çalıştırılmamalıdır. Düzeltme işlemleri tamamlandıktan sonra sistemin güvenliğinin doğrulanması için yeniden kontrol yapılması zorunludur. [1]
Elektrik tesisatının periyodik kontrolü, ilgili yönetmeliklerde belirtilen sürelerde veya işletmenin risk değerlendirmesi sonuçlarına göre yılda en az bir kez yapılmalıdır. Bu periyot, tesisin çalışma koşullarına göre daha sık da belirlenebilir. [1]
Fiyatlandırma; tesisin kapsamı, pano sayısı, lokasyon ve muayene için harcanacak mühendislik süresi dikkate alınarak belirlenmektedir. Hizmet süresi, tesisin büyüklüğüne ve pano erişim kolaylığına bağlı olarak değişkenlik gösterir. [1]
Muayene sırasında tespit edilen uygunsuzlukların giderilip giderilmediğini doğrulamak için yeniden kontrol yapılır. Bu işlem, sistemin güvenli bir şekilde çalışmaya devam ettiğini kanıtlar ve yasal mevzuat gereği raporun tamamlanması için zorunludur. [1]
