Topraklama muayenesi, elektrik tesisatının ve metal aksamların toprakla olan bağlantısının güvenli bir direnç seviyesinde olup olmadığının doğrulanmasıdır. Bu süreç, elektrik çarpması ve yangın risklerini minimize etmek için kritik öneme sahiptir. Yasal mevzuata uygun teknik ölçümler yapılarak, işletmenizin elektrik güvenliğini belgeleyen periyodik kontrol raporları hazırlanır ve tesisatın standartlara uygunluğu detaylı bir şekilde analiz edilir.
İçerik tarihi: · Hazırlayan: RBM Mühendislik içerik çalışması
Hizmet kapsamı için teklif isteyin
Topraklama muayenesi, elektrik tesisatındaki koruma iletkenlerinin sürekliliğinin ve toprak yayılma direncinin ilgili standartlara uygunluğunun doğrulanmasıdır. İşletmelerde kullanılan tüm elektrikli ekipmanların, pano gövdelerinin ve iletken metal aksamların güvenli bir şekilde topraklanması can ve mal güvenliği için zorunludur. Bu işlem, olası bir hata akımının güvenli bir şekilde toprağa iletilmesini sağlayarak elektrik çarpma risklerini minimize eder.
6331 sayılı İSG Kanunu kapsamında, sanayi tesislerinden ticari ofislere kadar elektrik enerjisi kullanılan tüm işyerlerinde periyodik topraklama kontrolü yaptırılması yasal bir zorunluluktur. İşletmelerin elektrik tesisatlarının güvenliğini sağlamak ve mevzuata uyum göstermek amacıyla düzenli aralıklarla bu kontrollerin gerçekleştirilmesi, iş kazalarının önlenmesi ve tesisin elektriksel sürekliliğinin korunması açısından temel bir gerekliliktir.

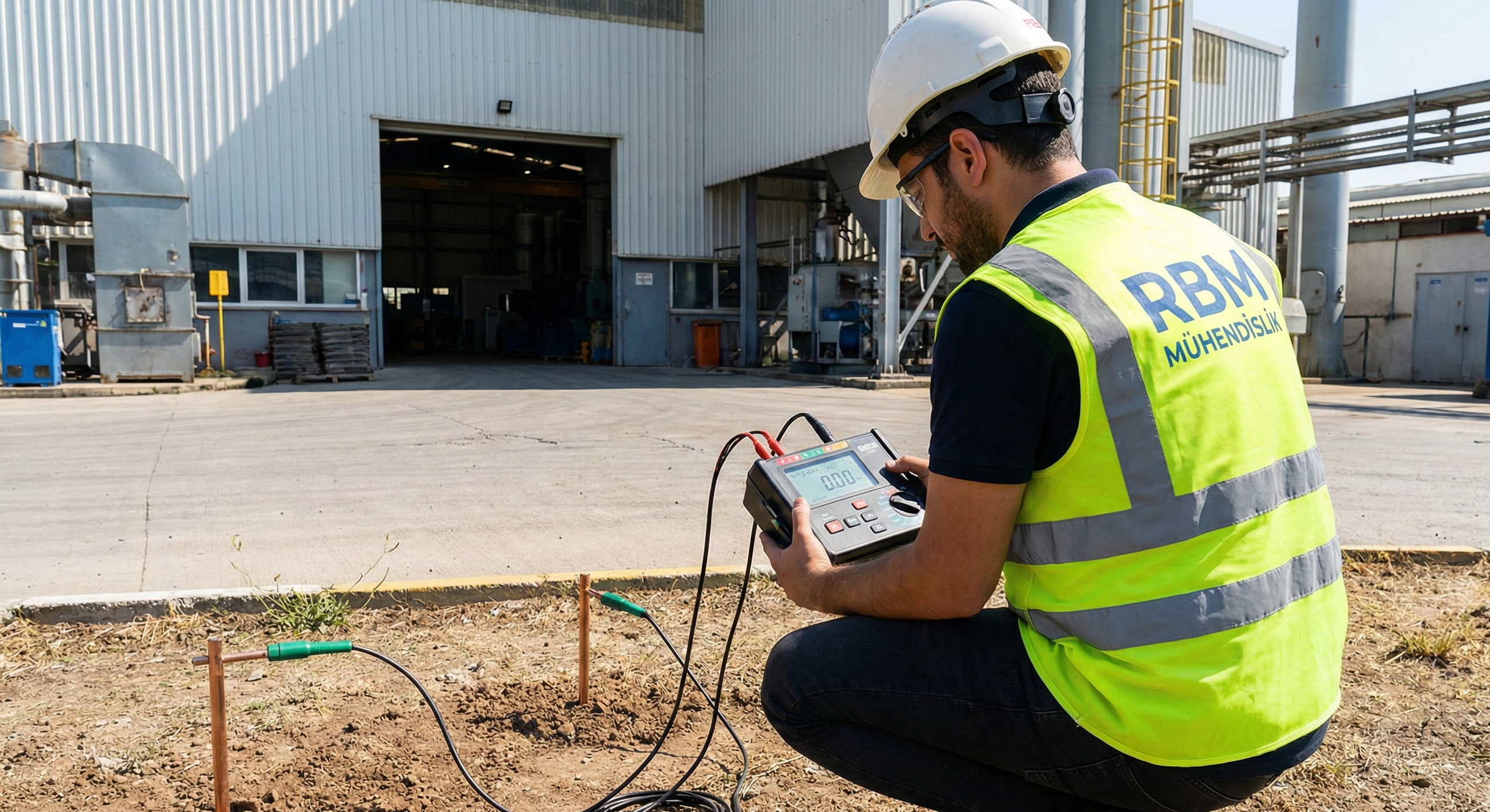

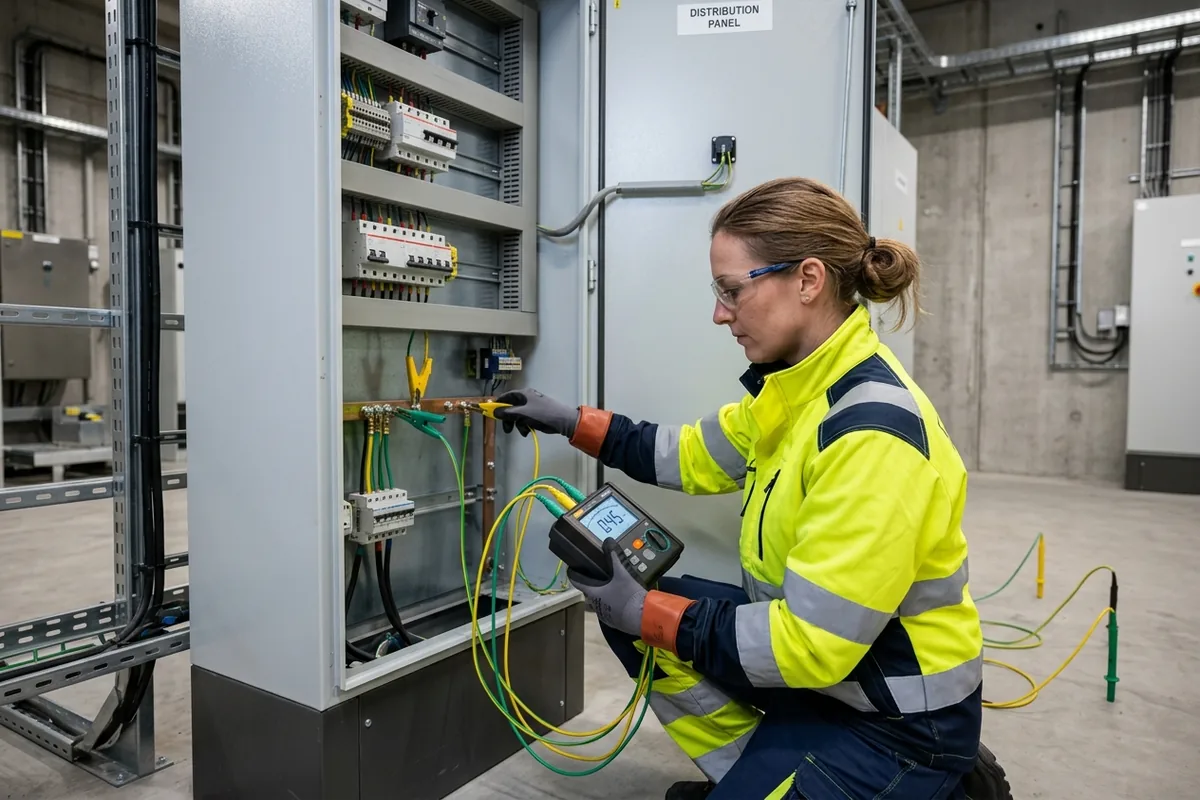

[1]Muayene süreci; gözle kontrol, süreklilik testi ve toprak direnci ölçümü aşamalarından oluşur. Gözle kontrolde bağlantı noktalarındaki korozyon, gevşeklik ve iletken bütünlüğü incelenir. Teknik ölçümlerde ise kalibre edilmiş cihazlar kullanılarak çevrim empedansı ve yayılma direnci değerleri kayıt altına alınır. Bu yöntemler, tesisatın elektriksel güvenliğini doğrulamak için uluslararası kabul görmüş standartlara dayanmaktadır.
Uygulama, tesisin kurulu gücü ve sistem yapısına (TN, TT, IT) göre belirlenen yöntemlerle gerçekleştirilir. Her bir sistemin kendine özgü koruma düzeni olduğundan, ölçüm yöntemleri tesisin tasarımına göre özelleştirilir. Bu sayede, elektrik tesisatının işletme koşullarında güvenli bir şekilde çalışıp çalışmadığı, teknik veriler ışığında objektif olarak değerlendirilir.
[1] [2]Muayeneler, Bakanlıkça yayımlanan periyodik kontrol kriterleri ve ilgili TS/HD/IEC standartları esas alınarak yapılır. Tesisat projesinin varlığı, sistemin tasarımına uygunluğunun değerlendirilmesi açısından temel bir gerekliliktir. Projesi olmayan tesisatlar için öncelikle projelendirme süreci işletilmelidir; zira projesiz bir tesisatın koruma koordinasyonunun doğrulanması teknik olarak mümkün değildir.
Uluslararası standartlar, tesisatın ilk kurulumundan itibaren periyodik olarak doğrulanmasını şart koşar. Bu doğrulamalar, tesisatın zamanla oluşabilecek yıpranmalara veya değişikliklere karşı güvenli kalıp kalmadığını belirler. Standartlar, ölçüm sonuçlarının sadece sayısal değerler olarak değil, tesisin koruma düzeniyle bir bütün olarak değerlendirilmesini zorunlu kılar.
[1]Yapılan ölçümler ve gözlemler, Bakanlık formatına uygun bir periyodik kontrol raporu ile belgelendirilir. Tespit edilen uygunsuzluklar, risk durumuna göre sınıflandırılır. Hafif kusurlar bir sonraki kontrole kadar giderilmelidir; ağır kusur tespit edilen ekipmanlar ise gerekli düzeltmeler yapılmadan çalıştırılamaz. Rapor, tesisin elektriksel durumunu yansıtan resmi bir belge niteliğindedir.
Düzeltme işlemleri sonrasında, güvenliğin sağlandığını teyit etmek amacıyla yeniden kontrol yapılması zorunludur. Uygunsuzlukların giderilip giderilmediği, teknik testlerle doğrulanmadan raporun sonuç bölümü olumlu olarak güncellenemez. Bu süreç, işletmenin güvenli bir çalışma ortamına kavuşmasını sağlamak için titizlikle takip edilmelidir.
[1]Hizmet süresi ve maliyeti; işletmenin büyüklüğü, pano sayısı, makine parkuru, tesisatın karmaşıklığı ve lokasyon gibi faktörlere göre belirlenir. İSG-KATİP üzerinden yapılacak sözleşme öncesinde, tesisin kapsamı değerlendirilerek planlama yapılır. Her işletmenin kendine özgü bir elektrik altyapısı olduğu için, hizmetin kapsamı ve süresi tesisin ihtiyaçlarına göre özelleştirilir.
Tesisin elektriksel büyüklüğü, ölçüm noktalarının sayısı ve erişim zorlukları, toplam çalışma süresini doğrudan etkiler. Fiyatlandırma, bu teknik gereklilikler ve saha çalışmasının yoğunluğu göz önünde bulundurularak belirlenir. Şeffaf bir hizmet süreci için, tesisin mevcut durumu ve kapsamı önceden analiz edilerek planlama yapılmaktadır.
[1]Elektrik güvenliği, sadece direnç değerlerine bağlı değildir; koruma cihazlarının seçimi ve tesisatın genel tasarımı ile doğrudan ilişkilidir. Kaçak akım koruma rölelerinin varlığı ve doğru çalışması, topraklama sisteminin etkinliğini tamamlayan en önemli unsurlardan biridir. Bu nedenle, muayene sırasında sadece topraklama direnci değil, tüm koruma düzeni bir bütün olarak incelenir.

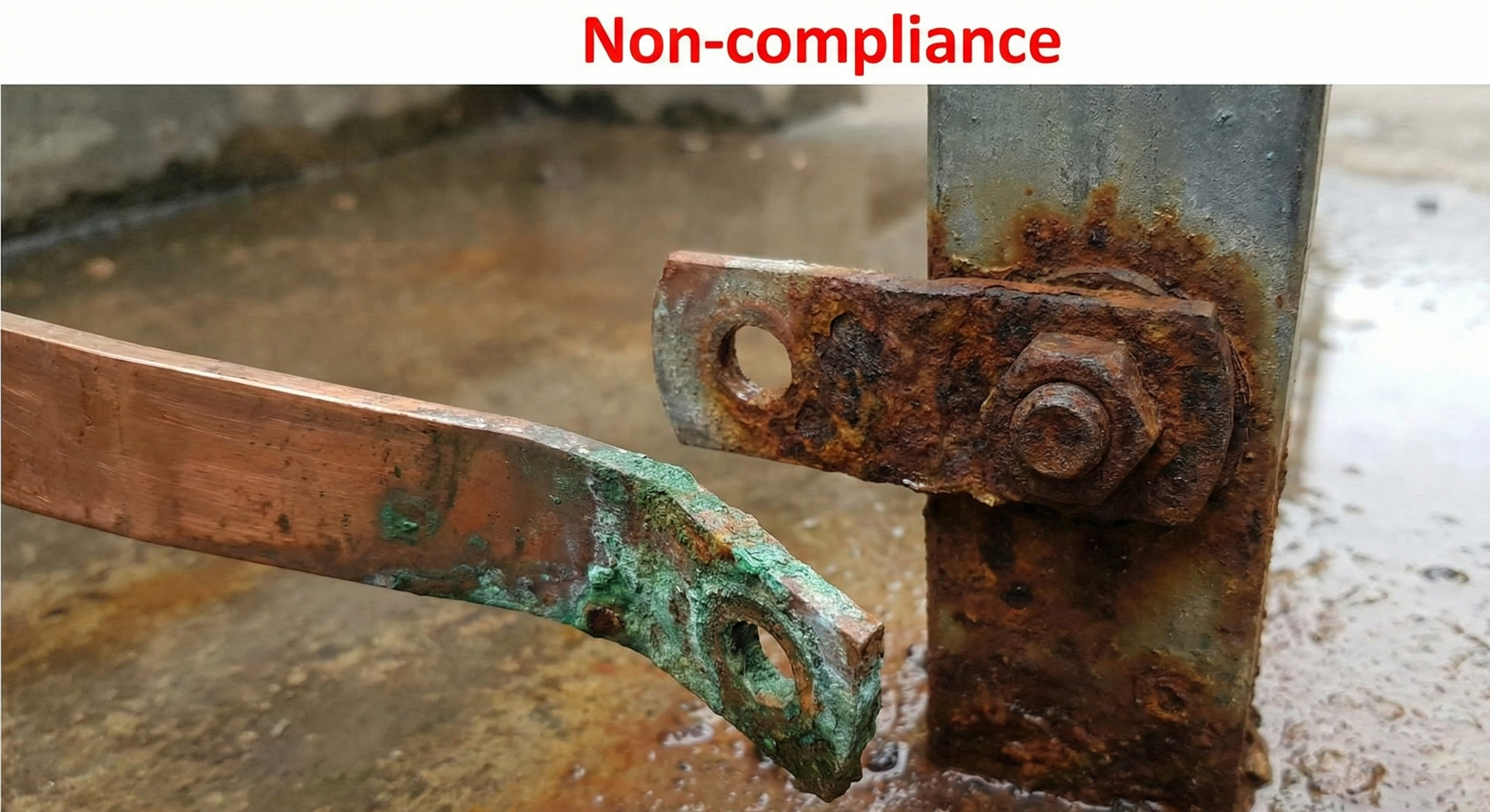

Kablo aşırı ısınmaları, gevşek bağlantılar veya uygun olmayan kesit kullanımı gibi durumlar, tesisatın güvenliğini tehlikeye atan temel uygunsuzluklardır. Bu tür durumlar, yangın riski oluşturduğu için muayene sırasında titizlikle tespit edilir. Teknik değerlendirme, tesisatın mevcut durumunun standartlara uygunluğunu kanıtlamak için yapılan kapsamlı bir analizdir.
[1] [2]İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği, elektrik tesisatının periyodik kontrolünü zorunlu kılar. Bu kontroller, iş kazalarının önlenmesi ve yasal sorumlulukların yerine getirilmesi açısından hayati önem taşır. Raporlar, denetimlerde sunulması gereken resmi belgelerdir ve tesisin güvenli olduğunu kanıtlar.
Yasal mevzuata uyum, sadece bir zorunluluk değil, aynı zamanda işletmenin sürdürülebilirliği için de gereklidir. Düzenli kontroller, tesisatın ömrünü uzatır ve beklenmedik arızaların önüne geçer. Bakanlık kriterlerine uygun olarak hazırlanan raporlar, işletmenin elektriksel güvenliğinin yasal dayanağını oluşturur.
[1]| Kontrol | Yöntem | Neden önemli? |
|---|---|---|
| Koruma iletkeni sürekliliği | Süreklilik testi | Hata akımının güvenli şekilde toprağa iletilmesi için hattın kesintisiz olması gerekir. |
| Toprak yayılma direnci | Ölçüm cihazı ile test | Toprakla olan bağlantının etkinliğini doğrulamak için. |
| Eşpotansiyel kuşaklama | Gözle kontrol ve ölçüm | Metal aksamlar arasında gerilim farkı oluşmasını engellemek. |
| Tesisat projesi uygunluğu | Proje ve saha karşılaştırması | Kurulumun standartlara ve tasarım kriterlerine uygunluğunu teyit etmek. |
| Bağlantı noktaları | Gözle kontrol | Korozyon veya gevşeklik kaynaklı direnç artışlarını tespit etmek. |
Aşağıdaki örnekler açıklayıcı senaryolardır. Belirli bir tesiste alınmış muayene sonucu değildir; kusur kararı ekipmana uygulanabilen güncel kontrol kriterine göre verilir.
Periyodik kontrol periyotları, yetkili kişi tanımları ve raporlama usulleri. [1]
Elektrik tesisatlarında ilk ve periyodik doğrulama yöntemleri. [2]
Standart kapsam özetleri, standardın tam metninin veya Türkiye'deki güncel kabul durumunun yerine geçmez. Uygulanabilir baskı ve teknik kriter, işin kapsamı belirlenirken teyit edilir.
İstanbul hizmet planlaması tesisin konumu, erişim koşulları, kapsamı ve çalışma saatleri dikkate alınarak yapılır.
Kirazlı Merkez Cd. No:51-A, Bağcılar / İstanbul · +905383639585
Topraklama muayenesi, elektrik tesisatındaki koruma iletkenlerinin sürekliliğinin ve toprak yayılma direncinin ilgili standartlara uygunluğunun doğrulanmasıdır. Bu işlem, elektrik çarpması ve yangın risklerini minimize etmek, tesisatın güvenli bir şekilde çalışmasını sağlamak amacıyla gerçekleştirilen teknik bir denetimdir. [1]
Muayene, işletmedeki elektrik tesisatı, pano gövdeleri, makine aksamları ve eşpotansiyel kuşaklama sistemlerini kapsar. Tesisin kurulu gücü, sistem yapısı ve ilgili standartlar doğrultusunda gözle kontrol, süreklilik testi ve direnç ölçümleri yapılarak tesisatın genel güvenliği değerlendirilir. [1]
Tesisin elektrik tesisat projesi, daha önce yapılmış periyodik kontrol raporları ve varsa tesisatla ilgili teknik değişiklik belgeleri gereklidir. Proje, tesisatın tasarımına uygunluğunun değerlendirilmesi için temel bir gerekliliktir. [1]
Uygunsuzluk, tesisatın standartlara veya projesine aykırı durumudur. Ağır kusur olarak sınıflandırılan uygunsuzluklar, düzeltme yapılmadan ekipmanın kullanılmasını engeller. Hafif kusurlar ise bir sonraki kontrole kadar giderilmelidir. [1]
İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği uyarınca, elektrik tesisatı ve topraklama kontrolleri yılda en az bir kez yapılmalıdır. Özel durumlar veya mevzuat değişiklikleri bu periyodu etkileyebilir. [1]
Hizmet süresi ve maliyeti; işletmenin büyüklüğü, pano sayısı, makine parkuru ve tesisatın karmaşıklığına göre belirlenir. İSG-KATİP üzerinden sözleşme öncesinde tesisin kapsamı değerlendirilerek planlama yapılır. [1]
Tespit edilen uygunsuzlukların giderilip giderilmediğini doğrulamak için yeniden kontrol zorunludur. Güvenliğin sağlandığı teknik testlerle kanıtlanmadan raporun sonuç bölümü olumlu olarak güncellenemez. [1]
Türkiye periyodik kontrol mevzuatı; ekipman kapsamı, yetki, sözleşme, rapor ve kusur değerlendirmesi. Güncel ekler ve ekipmana özgü Bakanlık kriteri esas alınır. Kaynak inceleme tarihi: 2026-09-16.
Uluslararası standardın kapsam özeti; ilk ve periyodik doğrulama. TS/HD kabulü ve yürürlükteki baskı ayrıca teyit edilir. Kaynak inceleme tarihi: 2026-09-16.
