Paratoner tesisat projesi, yapıların yıldırımın doğrudan etkilerinden korunması amacıyla hazırlanan teknik tasarım sürecidir. IEC 62305-3 standartları temel alınarak binanın risk analizi yapılır, yakalama ucu, iniş iletkenleri ve topraklama sistemi belirlenir. Bu proje, işletmelerin elektriksel güvenliğini sağlamak ve yapısal hasar riskini minimize etmek için yasal gerekliliklere uygun olarak teknik standartlar çerçevesinde hazırlanmaktadır.
İçerik tarihi: · Hazırlayan: RBM Mühendislik içerik çalışması
Hizmet kapsamı için teklif isteyin
Paratoner tesisat projesi, yapının yıldırım deşarjlarına karşı korunması için gerekli olan tüm bileşenlerin teknik hesaplamalarını ve yerleşim planlarını içerir. Proje kapsamında binanın koruma seviyesi belirlenerek yakalama ucu, iniş iletkenleri, test klemensleri ve topraklama elektrotlarının konumu detaylandırılır. Bu süreç, yapının mimari yapısı ve çevresel faktörler göz önüne alınarak oluşturulan bir mühendislik çalışmasıdır.
Ayrıca, yıldırımın neden olduğu aşırı gerilim darbelerine karşı iç tesisatı koruyan parafudr sistemlerinin koordinasyonu da bu projenin bir parçasıdır. Tasarım aşamasında yapının mimari özellikleri ve çevresel faktörler dikkate alınarak en uygun koruma yöntemi seçilir. Proje, sistemin tüm bileşenlerinin birbiriyle uyumlu çalışmasını sağlayacak teknik detayları barındırır.
[2]Tasarım süreci, IEC 62305-3 standartları çerçevesinde yürütülür. Bu standart, yapıların fiziksel hasar ve hayati tehlikeye karşı korunması için gerekli olan tasarım, kurulum ve muayene kriterlerini belirler. Proje, sadece saha uygulamasının temelini oluşturur; kurulumun standartlara uygunluğu ise saha sonrası kontrollerle doğrulanır.
Aktif paratoner sistemleri için kullanılan ESE başlıkları, tek başına bir kabul belgesi niteliği taşımaz. Bu nedenle, sistemin bütünüyle projelendirilmesi ve topraklama direncinin standart sınırlarında tutulması esastır. Proje, sahadaki kurulumun standartlara uygunluğunu denetlemek için temel bir referans dokümanı olarak işlev görür.
[2]Hazırlanan proje, sahadaki kurulumun doğruluğunu denetlemek için bir referans dokümanıdır. Kurulum tamamlandıktan sonra, projedeki iniş iletkeni güzergahları ve topraklama elektrotlarının bağlantı noktaları yerinde incelenir. Proje ile saha arasında uyumsuzluk olması durumunda, sistemin koruma etkinliği tehlikeye girebilir ve bu durum güvenlik zafiyeti oluşturur.
Eğer bir paratoner tesisat projesi mevcut değilse, sahadaki sistemin standartlara uygunluğu teknik olarak doğrulanamaz. Bu durumda, öncelikle mevcut durumun projelendirilmesi veya revize edilmesi gereklidir. Saha uygulamaları, projedeki teknik hesaplamalarla birebir örtüşmelidir.
[1] [2]Proje hazırlama süresi, yapının kullanım amacı, fiziksel boyutları, çatı yapısı ve koruma seviyesi ihtiyacına göre değişkenlik gösterir. Karmaşık yapı geometrileri ve yüksek koruma seviyesi gerektiren tesisler, daha detaylı hesaplama ve çizim süreci gerektirir. Bu süreç, teknik verilerin toplanması ve standartlara uygun analizlerin yapılmasıyla ilerler.
Fiyatlandırma; sahadaki inceleme gereksinimi, yapının konumu ve projelendirilecek alanın büyüklüğü üzerinden belirlenir. Tesisin erişim koşulları ve teknik kapsamı değerlendirilerek planlama yapılır. Proje süreci, yapının teknik özelliklerine göre özelleştirilen bir çalışma planı ile yürütülür.
[1]İş ekipmanlarının periyodik kontrolleri ve tesisat projeleri, ÇSGB tarafından belirlenen İş Ekipmanları Yönetmeliği kapsamında değerlendirilir. Yıldırımdan korunma sistemlerinin projelendirilmesi, tesisin yasal uyumluluğu açısından kritik bir öneme sahiptir. Mevzuat, sistemin kurulumunda standartlara uyulmasını ve periyodik olarak kontrol edilmesini zorunlu kılar.
Proje, sadece kurulum aşamasında değil, işletme süresince yapılan periyodik kontrollerde de temel referans olarak kullanılır. Bakanlık kriterlerine göre, projesi bulunmayan veya projeye aykırı tesis edilen sistemler uygunsuz olarak sınıflandırılır.

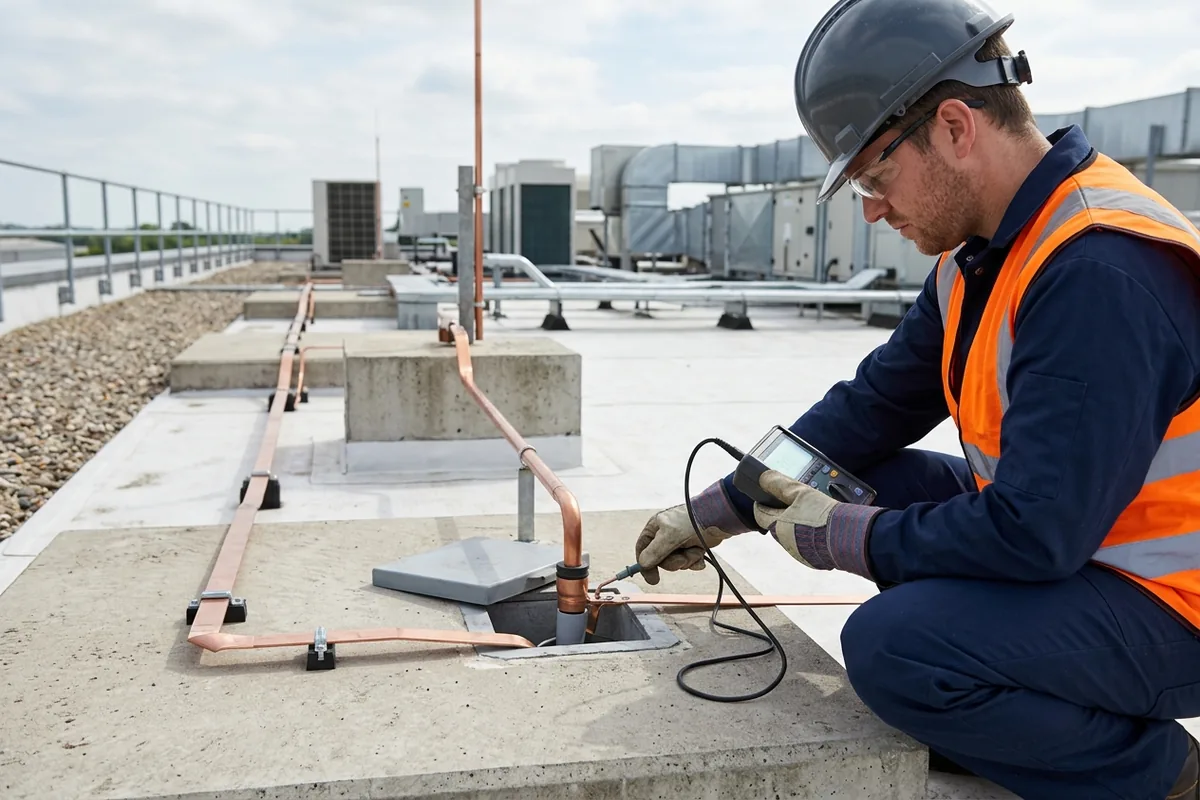

[1]Sistemin teknik kontrolü, projedeki hesaplamaların sahada doğru uygulanıp uygulanmadığının denetimidir. İniş iletkenlerinin sürekliliği, topraklama direncinin değerleri ve yakalama ucunun konumu, standartlarda belirtilen kriterlere göre test edilir. Bu kontroller, sistemin yıldırım anında güvenli bir deşarj yolu sunup sunmadığını belirler.
Uygunsuzluk durumunda, sistemin düzeltilmesi için gerekli teknik müdahaleler tanımlanır. Yeniden kontrol süreci, düzeltmelerin standartlara uygun yapıldığını doğrulamak amacıyla gerçekleştirilir. Bu döngü, tesisin güvenliğinin sürekliliği için zorunludur.
[1] [2]Yıldırımdan korunma sistemleri, yapısal hasarları ve hayati tehlikeleri önlemek için tasarlanır. Risk analizi, yapının yıldırım çarpma olasılığını ve bu çarpmanın yaratabileceği etkileri hesaplar. Bu analiz sonucunda belirlenen koruma seviyesi, projenin temelini oluşturur.
Sistemin etkinliği, düzenli bakım ve kontrollerle korunur. Proje, bu bakım süreçlerinde sistemin orijinal tasarımına sadık kalınmasını sağlar. Tasarımda yapılan bir hata veya eksiklik, sistemin koruma kapasitesini doğrudan etkiler.
[2]| Kontrol | Yöntem | Neden önemli? |
|---|---|---|
| Risk Analizi | IEC 62305-3 hesaplamaları | Yapının ihtiyaç duyduğu koruma seviyesinin belirlenmesi. |
| Yakalama Ucu Yerleşimi | Koruma açısı veya yuvarlanan küre yöntemi | Yıldırımın yapıya güvenli bir şekilde çekilmesi. |
| İniş İletkeni Güzergahı | Proje ve saha karşılaştırması | Akımın toprağa en kısa yoldan iletilmesi. |
| Topraklama Elektrotu | Direnç ölçümü ve bağlantı kontrolü | Deşarjın toprağa güvenli yayılımı. |
| Parafudr Koordinasyonu | İç tesisat tasarımı | Aşırı gerilim darbelerine karşı koruma. |
| Süreklilik Testi | İletken bağlantı kontrolü | Elektriksel bütünlüğün doğrulanması. |
Aşağıdaki örnekler açıklayıcı senaryolardır. Belirli bir tesiste alınmış muayene sonucu değildir; kusur kararı ekipmana uygulanabilen güncel kontrol kriterine göre verilir.
Yapıların yıldırımdan korunması; tasarım, kurulum ve muayene. Yerel doküman bölüm referansı: 1 Kapsam, 3 Terimler ve tarifler. [2]
Standart kapsam özetleri, standardın tam metninin veya Türkiye'deki güncel kabul durumunun yerine geçmez. Uygulanabilir baskı ve teknik kriter, işin kapsamı belirlenirken teyit edilir.
İstanbul hizmet planlaması tesisin konumu, erişim koşulları, kapsamı ve çalışma saatleri dikkate alınarak yapılır.
Kirazlı Merkez Cd. No:51-A, Bağcılar / İstanbul · +905383639585
Paratoner projesi, yapıların yıldırımdan korunması için gerekli olan yakalama ucu, iniş iletkenleri ve topraklama sistemlerinin IEC 62305-3 standartlarına uygun olarak teknik hesaplamalarla çizilmesidir. Bu proje, sistemin güvenli bir şekilde kurulması ve işletilmesi için temel mühendislik verilerini içeren teknik bir dokümandır. [2]
Proje, yapının risk analizini, koruma seviyesinin belirlenmesini, yakalama ucu yerleşimini, iniş iletkeni güzergahlarını ve topraklama elektrotlarının teknik detaylarını kapsar. Ayrıca, iç tesisatı koruyan parafudr sistemlerinin koordinasyonu ve sistemin bütünüyle standartlara uygunluğu için gerekli olan tüm teknik hesaplamaları ve uygulama paftalarını içerir. [2]
Proje hazırlığı için yapının mimari vaziyet planı, çatı detayları, yapısal özellikleri ve varsa mevcut elektrik tesisat projeleri gereklidir. Bu belgeler, risk analizi hesaplamalarının doğruluğu ve sistemin yapıya uygun şekilde tasarlanması için temel teşkil eder. Eksik belge, tasarımın doğruluğunu olumsuz etkileyebilir. [1]
Uygunsuzluk, paratoner sisteminin projeye aykırı kurulması, iniş iletkenlerinde kopukluk olması veya topraklama direncinin standart sınırların üzerinde çıkması durumudur. Bu tür durumlar, sistemin yıldırım anında görevini yerine getirememesine ve ciddi güvenlik risklerine yol açar. Bakanlık kriterlerine göre bu durumlar ağır kusur olarak değerlendirilir. [1]
Paratoner tesisatının periyodik kontrolleri, İş Ekipmanları Yönetmeliği uyarınca yılda en az bir defa yapılmalıdır. Bu kontroller, sistemin projesine uygunluğunu ve fiziksel bütünlüğünü doğrular. Periyodik kontrol periyotları, yasal mevzuat gereği zorunludur ve sistemin güvenliğinin sürekliliği için aksatılmadan uygulanması gerekir. [1]
Proje hazırlama süresi ve fiyatı, yapının büyüklüğü, çatı karmaşıklığı, koruma seviyesi ihtiyacı ve saha incelemesi gereksinimlerine göre belirlenir. Her tesisin teknik özellikleri farklı olduğundan, çalışma kapsamı ve süreci özel olarak planlanır. Fiyatlandırma, projenin teknik detaylarına ve sahadaki inceleme gereksinimlerine göre oluşturulur. [1]
Yeniden kontrol, tespit edilen uygunsuzlukların giderilmesinin ardından sistemin standartlara uygunluğunun tekrar doğrulanması sürecidir. Düzeltme işlemleri tamamlandıktan sonra, sistemin güvenli çalıştığından emin olmak için yapılan bu kontrol, yasal mevzuat gereği zorunludur. Bu işlem, sistemin güvenliğinin teyit edilmesi için kritik bir adımdır. [1]
Türkiye periyodik kontrol mevzuatı; ekipman kapsamı, yetki, sözleşme, rapor ve kusur değerlendirmesi. Güncel ekler ve ekipmana özgü Bakanlık kriteri esas alınır. Kaynak inceleme tarihi: 2026-09-16.
Yapıların yıldırımdan korunması; tasarım, kurulum, muayene ve bakım kapsamı. ESE başlıkları için tek başına kabul belgesi değildir. Kaynak inceleme tarihi: 2026-09-16.
