Kompanzasyon Nedir?

Kompanzasyon, elektrik sistemlerinde endüktif yüklerin neden olduğu reaktif gücü dengeleyerek şebekeden çekilen toplam akımı minimize etme işlemidir. Endüstriyel tesislerde motorlar, transformatörler ve kaynak makineleri gibi ekipmanların yarattığı reaktif güç, sistemde gereksiz bir yük oluşturur. Bu işlem, elektrik faturalarındaki ceza bedellerini önlemesi ve tesisin enerji verimliliğini artırması nedeniyle işletmeler için kritik öneme sahiptir.

Kısa Özet

• Kompanzasyon, elektrik şebekesinden çekilen reaktif gücü dengeleyerek güç faktörünü iyileştiren teknik bir yönetim uygulamasıdır.
• Doğru tasarlanmış sistemler, enerji maliyetlerini düşürür ve iletim hatlarındaki gerilim düşümlerini azaltarak tesis verimliliğini artırır.
• Periyodik takibi yapılmayan kompanzasyon panoları, hatalı kondansatör seçimi veya bağlantı sorunları nedeniyle ciddi yangın riski oluşturabilir.

Nasıl Çalışır?

Kompanzasyon, sistemdeki endüktif karakterli yüklerin oluşturduğu faz farkını gidermek için kondansatörler (kapasitif) veya reaktörler (endüktif) kullanılarak gerçekleştirilir. Elektrik enerjisinin aktif bileşeni iş yaparken, reaktif bileşen yalnızca manyetik alan oluşturmak için kullanılır. Reaktif güç kompanze edilmediğinde, bu enerji kaynağı ile yük arasında sürekli gidip gelir ve iletim hatlarını boş yere işgal eder.

Sistemde bulunan reaktif güç kontrol rölesi, tesisin anlık tüketimini sürekli izler. İhtiyaç duyulan miktarı hesaplayarak uygun kondansatör gruplarını devreye alır veya devreden çıkarır. Bu otomasyon süreci, tesisin güç faktörünü ideal sınırda tutarak şebeke üzerinde oluşan gereksiz akım yükünü engeller.

Neden Önemlidir?

Kompanzasyon takibi, işletmelerin reaktif güç sınırlarını aşması durumunda ödemek zorunda kalacakları cezai bedelleri engellemesi açısından finansal bir zorunluluktur. Ayrıca, reaktif gücün dengelenmesi, tesisat üzerindeki akımı düşürerek kabloların ve trafoların daha az ısınmasını sağlar. Bu durum, elektrikli ekipmanların ömrünü uzatır ve aşırı ısınmadan kaynaklı arızaları minimuma indirir.

Kontrol Kapsamı Tablosu

İlgili Mevzuat ve Standartlar

Elektriksel sistemlerin ve kompanzasyon panolarının işletilmesi, 6331 sayılı İş Sağlığı ve Güvenliği Kanunu ile İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği hükümleri çerçevesinde değerlendirilmelidir. Bu yönetmelikler, tesisatın güvenli kullanımı ve periyodik kontrollerin aksatılmaması gerektiğini düzenler.

Ayrıca, Elektrik Tesislerinde Topraklamalar Yönetmeliği'nde belirtilen kurallar, panoların güvenli topraklanması ve dolayısıyla işletme güvenliği açısından esastır. Kompanzasyon panolarının uygun standartlara göre projelendirilmesi ve periyodik olarak kontrol edilmesi, hem enerji kalitesinin korunması hem de iş güvenliği mevzuatına uyum sağlanması noktasında zorunluluk arz eder.

İşletmeler İçin Pratik Değerlendirme

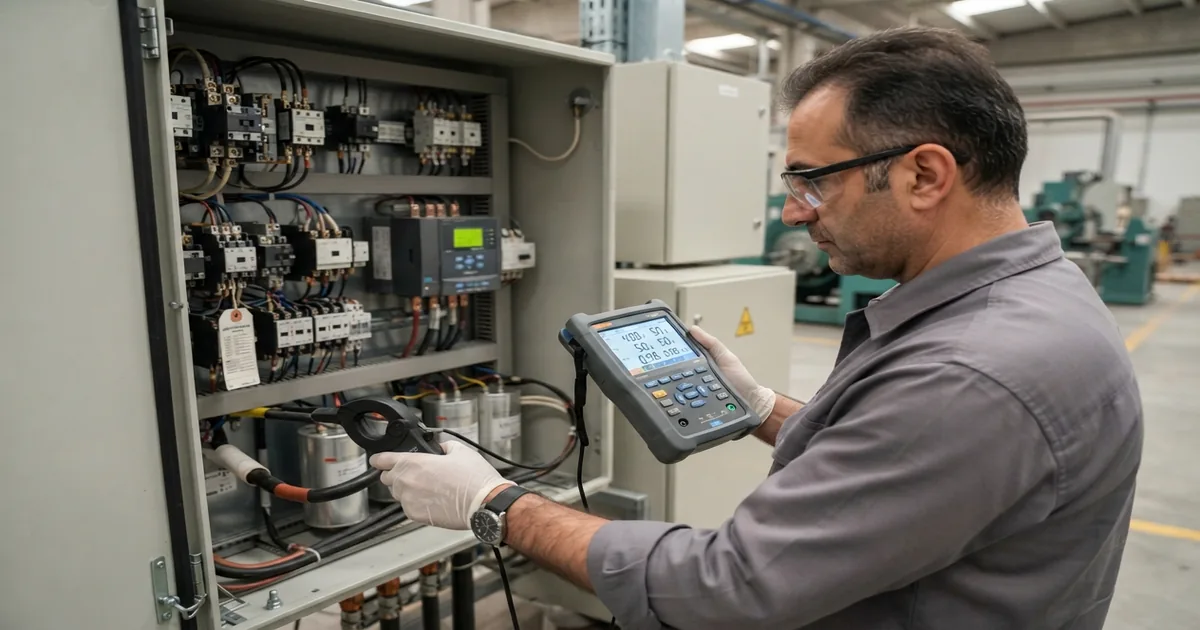

İşletme yetkilileri, kompanzasyon panolarının periyodik kontrol raporlarını düzenli olarak arşivlemeli ve bakım takvimini aksatmamalıdır. Kontrol süreci öncesinde pano etiketlerinin okunabilir durumda olması, pano içi şemaların güncel olması ve ortam havalandırmasının (fanların) çalışır durumda olması, doğru bir ölçüm için gereklidir.

Saha uygulamalarında en sık karşılaşılan sorunlardan biri, zamanla özelliğini yitiren kondansatörlerin veya arızalı kontaktörlerin yarattığı dengesiz yüklerdir. Eğer raporlarda "kapasitif" veya "endüktif" sınır aşımları tespit edildiyse, gecikmeksizin güç analizi yapılmalı ve kademeler revize edilmelidir.

Gerçekçi Saha Senaryosu

Bir işletmede yapılan rutin kontroller sırasında, kompanzasyon panosundaki ana kontaktörün aşırı ısındığı ve uçlarındaki kablo izolasyonunda renk değişimi olduğu tespit edilmiştir. İnceleme sonucunda, kontaktörün nominal akım değerinin, işletmeye eklenen yeni makineler nedeniyle yetersiz kaldığı ve aşırı yük altında ark yaptığı görülmüştür. Durum düzeltilmezse ciddi bir pano yangını yaşanması kaçınılmazdı. Müdahale olarak, yük değerlerine uygun daha büyük kapasiteli kontaktörler takılmış ve bağlantı noktaları yenilenmiştir. Bu örnek, panoların sadece elektriksel değerler için değil, fiziksel komponentlerin yük dayanımı için de düzenli denetlenmesi gerektiğini göstermektedir.

Sıkça Sorulan Sorular

Kompanzasyon panosunun kontrolü ne sıklıkla yapılmalıdır?

İşletmenin enerji tüketim yoğunluğu ve çevresel faktörler (toz, sıcaklık, nem) göz önüne alınarak, ilgili standartların işaret ettiği periyotlarda veya en az yılda bir kez yetkili teknik personel tarafından kontrol edilmelidir.

Reaktif ceza sınırları nelerdir?

Reaktif güç sınırları, işletmenin bağlı olduğu dağıtım şirketi ve enerji sözleşmesi ile belirlenir. Bu sınırların üzerinde reaktif enerji tüketilmesi durumunda, enerji faturasına ceza bedeli yansıtılmaktadır.

Kompanzasyon sistemi arızalanırsa ne olur?

Sistemin arızalanması durumunda güç faktörü düşer, şebekeden gereksiz reaktif enerji çekilir ve işletme reaktif ceza ödemekle karşı karşıya kalır. Ayrıca trafolar ve kablolar aşırı ısınarak yangın riski oluşturabilir.

Harmoniklerin kompanzasyona etkisi nedir?

Yüksek harmonik akımları kondansatörlerin aşırı ısınmasına, iç basınç artışına ve patlamasına neden olabilir. Bu nedenle harmonikli ortamlarda harmonik filtreli kompanzasyon yöntemleri tercih edilmelidir.

İşletme yetkilisinin kontrol sırasında sorumluluğu nedir?

İşletme yetkilisi, kontrolü gerçekleştiren mühendise panonun son bakım kayıtlarını sunmalı, ölçüm anında pano enerjisinin kesilip kesilmeyeceğine karar vermeli ve tesisatın güvenli çalışma koşullarını sağlamalıdır.

Sonuç

Kompanzasyon, modern bir işletmenin enerji verimliliği ve maliyet yönetimi için temel bir teknik gerekliliktir. Sadece cezaları önlemekle kalmayan bu sistem, tesisatın ömrünü uzatarak iş güvenliği standartlarını destekler. Panoların periyodik takibini ve ölçümlerini düzenli tutmak, olası teknik riskleri önceden belirlemenin en güvenilir yoludur.
