Kompanzasyon Panosu Bakımı Nasıl Yapılır?

Kompanzasyon panosu bakımı, işletmedeki endüktif yüklerin yarattığı reaktif gücü dengeleyen kondansatörlerin, kontaktörlerin ve ölçüm cihazlarının düzenli kontrol edilmesi ve temizlenmesidir. Bu bakım, elektrik sisteminin verimli çalışmasını sağlar ve kompanzasyonun devre dışı kalması sonucu oluşabilecek reaktif ceza faturalarının önüne geçer. Bakımsız bir pano, aşırı ısınma ve bileşen arızaları nedeniyle hem yangın riski oluşturur hem de işletmenin enerji maliyetlerini doğrudan artırır.

Kısa Özet

• Kondansatörlerin kapasite değerleri ölçülerek ömrünü tamamlamış veya değerini yitirmiş elemanlar tespit edilip derhal sistemden ayrılmalıdır.
• Pano içerisindeki tüm bağlantı noktaları termal kamera ile kontrol edilerek gevşek bağlantı kaynaklı ısınmalar engellenmelidir.
• Kontaktörlerin kontak yüzeyleri ve yardımcı elemanların işlevselliği test edilerek sistemin reaktif güç ihtiyacına göre doğru çalışması sağlanmalıdır.

Kontrol ve Bakım Süreci Nasıl İşler?

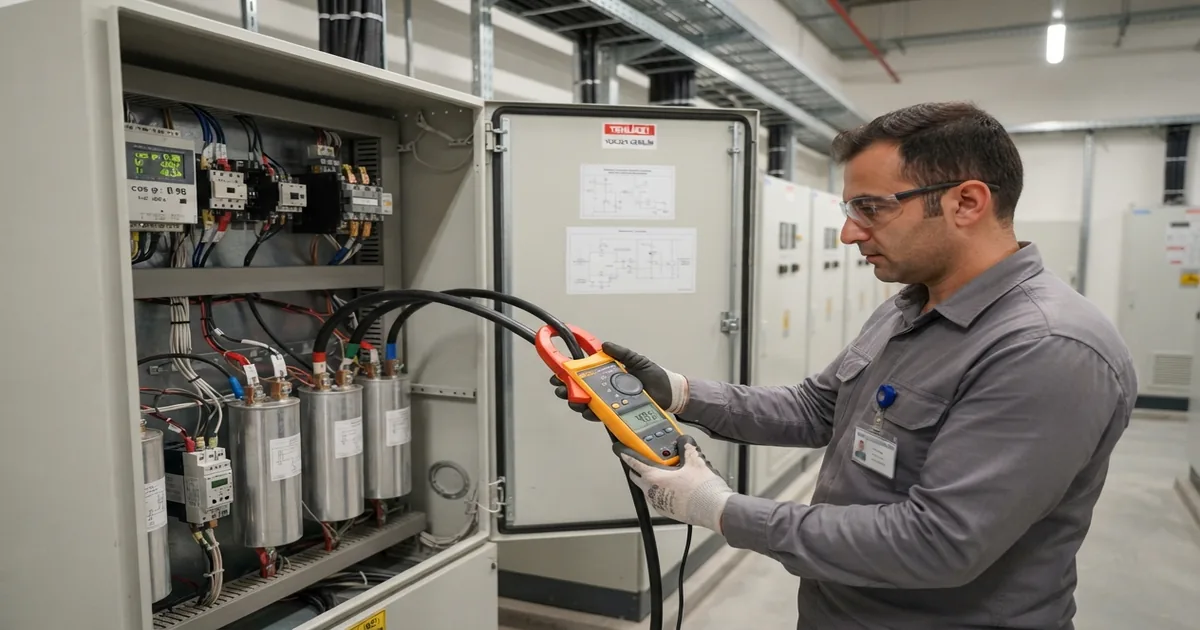

Kompanzasyon panosu bakımı, pano enerjili ve enerjisiz durumdayken yapılan ayrı kontrollere dayanır. Bakım süreci, sistemin reaktif güç kontrol rölesi üzerinden yapılan izleme ve kondansatör gruplarının fiziksel muayenesi ile başlar. İşlem sırasında öncelikle panonun genel görsel durumu incelenir; tozlanma, nem veya yabancı maddeler temizlenir. Ardından, kondansatörlerin akım değerleri ve kapasite kayıpları ölçülerek, sistemin mevcut endüktif yükü karşılama kapasitesi doğrulanır.

Uygulamada, panodaki kontaktörlerin çekme bobinleri ve yardımcı kontakları kontrol edilir. Kondansatörlerdeki şişme, sızıntı veya koku gibi belirtiler, elemanın değişim zamanının geldiğini gösterir. Ayrıca reaktif güç kontrol rölesinin ayarları, işletmenin mevcut yük profili ile karşılaştırılarak güncellenir. Kontrolün ardından yapılan ölçümlerde elde edilen veriler, işletmenin enerji kalitesi ve reaktif ceza riskine karşı bir karne niteliği taşır.

Kontrol Kapsamı Tablosu

İlgili Mevzuat ve Standartlar

Kompanzasyon panolarının işletilmesi ve bakımı, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği çerçevesinde değerlendirilmektedir. Bu yönetmelik, işletmelerde kullanılan elektriksel ekipmanların periyodik olarak kontrol edilmesini ve güvenli kullanım koşullarının sağlanmasını zorunlu tutar. Elektrik tesisatının genel güvenliği ise Elektrik Tesislerinde Topraklamalar Yönetmeliği ile belirlenen koruma önlemlerine dayanır; kompanzasyon panosunun topraklama sürekliliği ve gövde güvenliği bu kapsamda kritik bir yer tutar.

Teknik açıdan panoların periyodik muayenesinde, ilgili standartlar ve üretici dokümanlarında belirtilen kriterler esastır. Bu mevzuat dayanakları, sadece yasal bir yükümlülük değil, aynı zamanda elektrik şebekesinin kararlılığını korumak için işletme tarafından uygulanması gereken mühendislik disiplinidir. Uygun standartlara göre yapılan kontroller, tesisin enerji kalitesini korur ve ekipman ömrünü uzatır.

Sahada Sık Karşılaşılan Uygunsuzluklar

Saha uygulamalarında en sık rastlanan hata, kondansatörlerin kapasite değerlerinin ölçülmeden sadece görsel kontrol ile yetinilmesidir. Kapasitesini kaybetmiş bir kondansatör, dışarıdan sağlam görünse dahi reaktif güç ihtiyacını karşılayamaz ve işletmenin reaktif ceza ödemesine neden olur. Ayrıca, pano içindeki toz birikimi ve nem, iletken yüzeylerde kaçak akımlara ve zamanla ark oluşumuna zemin hazırlar.

Bir başka yaygın durum ise, işletmeye eklenen yeni makineler sonrası kompanzasyon panosunun kademelerinin yetersiz kalmasıdır. Yük profilindeki değişim, mevcut kondansatör gruplarının yetersiz veya fazla gelmesine yol açar. Kontrol sırasında, rölenin akım trafosu bağlantılarının doğruluğu ve ölçüm uçlarının ters bağlanıp bağlanmadığı mutlaka incelenmelidir; aksi halde pano, enerji tüketimini doğru izleyemez.

İşletmeler İçin Pratik Değerlendirme

İşletmeler, kompanzasyon panosu kontrolü öncesinde tesisin elektrik abonelik sözleşmesini ve son 3 aylık reaktif güç tüketim raporlarını mutlaka hazır bulundurmalıdır. Kontrolü gerçekleştiren mühendisin, pano içindeki tüm bağlantılara ve koruma cihazlarına erişebilmesi için gerekli iş güvenliği önlemleri alınmalıdır. Tespit edilen uygunsuzluklar; kondansatör değişimi, kontaktör bakımı veya röle parametre revizyonu gibi başlıklara göre sınıflandırılarak raporlanmalıdır.

Raporlanan bulgular, işletmenin sadece teknik arızasını değil, aynı zamanda enerji verimliliği potansiyelini de ortaya koyar. Bakım sonrası yapılan ölçüm sonuçları, bir sonraki periyodik kontrol dönemi için referans değer olarak saklanmalıdır. Yeniden kontrol ihtiyacı, tesiste yapılan büyük revizyonlardan veya kapasite artışlarından sonra mutlaka planlanmalıdır.

Sıkça Sorulan Sorular

Kompanzasyon panosu bakımı ne sıklıkla yapılmalıdır?

Kompanzasyon panosu bakımı, işletmenin çalışma şartlarına ve tesisatın bulunduğu ortamın temizliğine bağlı olarak en az yılda bir kez uzman teknik personel tarafından yapılmalıdır. Ancak tozlu veya nemli ortamlarda çalışan panolarda bu süre, riskleri azaltmak için daha kısa aralıklarla belirlenmelidir.

Reaktif ceza yememek için panoda hangi ölçümler kritiktir?

Reaktif ceza yememek için kondansatörlerin anma kapasitesi değerleri ile mevcut kapasitelerinin karşılaştırılması ve akım trafosu oranlarının doğrulanması en kritik ölçümlerdir. Rölenin işletme yüküne göre doğru yapılandırılması ve kondansatörlerin sisteme sağlıklı bir şekilde girip çıktığının doğrulanması, reaktif güç takibinin temelidir.

Panodaki termal kamera kontrolü neden önemlidir?

Termal kamera kontrolü, pano içindeki gevşek bağlantıları, aşırı yüklenen kontaktörleri veya arıza eğilimindeki kondansatörleri temas etmeden tespit etmeyi sağlar. Bu yöntem, elektriksel ark ve ısınma kaynaklı yangın risklerini önceden belirleyerek sistemin duruşa geçmesini engeller.

Mevzuat açısından panoların kontrolü zorunlu mudur?

Evet, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında elektriksel sistemlerin periyodik muayenesi zorunludur. Panoların hem elektriksel uygunluğu hem de can ve mal güvenliği açısından standartlara göre denetlenmesi, işletmelerin yasal yükümlülüğüdür.

Kondansatörlerin kapasite kaybı olduğu nasıl anlaşılır?

Kondansatörlerin kapasite kaybı, bir kapasitans metre veya reaktif güç test cihazı kullanılarak yapılan ölçümlerle net olarak belirlenir. Etikette yazan değer ile ölçülen değer arasında ciddi bir fark olması, kondansatörün içindeki dielektrik malzemenin bozulduğunu ve işlevini yitirdiğini gösterir.

Sonuç

Kompanzasyon panosu bakımı, işletmelerin enerji maliyetlerini kontrol altında tutmak ve elektriksel güvenlik seviyesini artırmak için atlanmaması gereken teknik bir süreçtir. Periyodik olarak gerçekleştirilen bu kontroller, beklenmedik reaktif güç cezalarını önlediği gibi yangın ve ekipman arızası gibi riskleri de minimize eder.

Doğru mühendislik yaklaşımıyla yönetilen kompanzasyon sistemleri, işletmenin hem enerji verimliliğine katkıda bulunur hem de tesisatın ömrünü uzatır. Teknik bulguların düzenli raporlanması ve takibi, sürdürülebilir bir enerji yönetimi için en temel adımdır.
