Tesisat Revizyonunda Keşif ve Metraj Nasıl Yapılır?

Tesisat revizyonunda keşif ve metraj; mevcut sistemin teknik analizinin yapılarak ihtiyaç duyulan malzeme, işçilik ve uygulama detaylarının sayısal verilerle raporlanması sürecidir. Bu çalışma, revizyonun maliyetini, süresini ve teknik başarısını doğrudan belirler. İşletmeler için bu süreç, plansız duruşları ve beklenmedik bütçe aşımlarını önleyerek, tesisatın ilgili standartlara uygun, güvenli ve sürdürülebilir bir şekilde iyileştirilmesini sağlar.

Kısa Özet

• Keşif, mevcut tesisatın durumunu analiz edip iyileştirme ihtiyaçlarını belirleyerek güvenli bir revizyon planı oluşturulmasını sağlar.
• Metraj, kullanılacak tüm kablo, pano ve montaj malzemelerinin teknik şartnamelere göre miktar bazlı çıkarılmasıdır.
• Eksiksiz bir keşif ve metraj, uygulama sırasında çıkabilecek teknik hataları ve bütçe sapmalarını en aza indirir.

Keşif ve Metrajın Teknik Önemi

Tesisat keşif ve metraj çalışmaları, revizyonun temelini oluşturan mühendislik adımlarıdır. Keşif süreci sadece bir listeleme işlemi değil, sistemin mevcut uygunsuzluklarının tespiti ve işletme şartlarına göre yeniden projelendirilmesidir. Sahada yapılan incelemelerde; kablo kesitleri, koruma elemanları, topraklama hattı sürekliliği ve yangın algılama gibi kritik bileşenlerin güncel yönetmeliklere uygunluğu yerinde değerlendirilir.

Metraj süreci ise keşif verilerinin somut bir malzeme listesine dönüştürülmesidir. Doğru bir metraj çalışması yapılmadan verilen siparişler, uygulama sırasında malzeme eksikliği veya israf gibi operasyonel sorunlara yol açar. Mühendislik bakış açısıyla yapılan detaylı bir metraj, işin zamanında tamamlanması ve işletmenin operasyonel verimliliğinin korunması için vazgeçilmezdir.

Kontrol Kapsamı Tablosu

Uygulama Süreci ve Teknik Yaklaşım

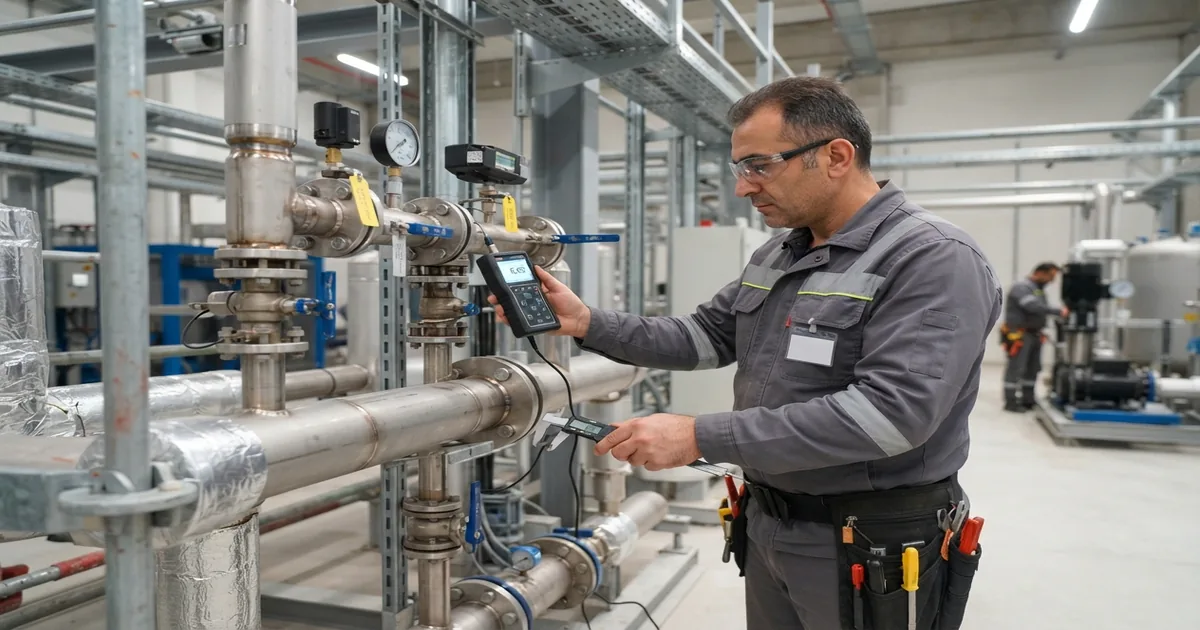

Saha uygulamalarında keşif çalışmaları, periyodik kontrollerde tespit edilen uygunsuzlukların giderilmesi veya kapasite artışı gibi ihtiyaçlar doğrultusunda başlatılır. Mühendis, saha ziyareti sırasında tesisatın mevcut durumunu "as-built" (yapıldığı gibi) projesi ile karşılaştırır. Fiziksel inceleme sırasında bağlantı noktaları, korozyon belirtileri, cihazların termal durumları ve çevresel faktörler (nem, toz, ısı) detaylıca incelenir.

Metraj hazırlanırken sadece temel malzemeler değil; işçilik, montaj yardımcı elemanları ve test süreçleri de dikkate alınır. Teknik şartnameye uygun malzeme seçimi, uzun vadeli işletme maliyetlerini düşürür. Uygulama sahasında karşılaşılan en büyük hata, keşif sırasında görünmeyen yapısal sorunların göz ardı edilmesidir. Bu nedenle, revizyon öncesi yapılan detaylı saha analizi, operasyonel süreklilik için kritik bir risk yönetim aracıdır.

İlgili Mevzuat ve Standartlar

Tesisat revizyonu süreçleri, 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında işletmelerin iş ekipmanlarını güvenli ve uygun şartlarda tutma yükümlülüğü ile doğrudan bağlantılıdır. İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği, periyodik kontrollerin nasıl yapılacağını ve uygunsuzlukların nasıl giderilmesi gerektiğini düzenler.

Ayrıca elektrik tesisatları söz konusu olduğunda, Elektrik Tesislerinde Topraklamalar Yönetmeliği gibi teknik mevzuatlar, revizyon sırasında kurulacak veya yenilenecek sistemlerin uyumlu olması gereken asgari güvenlik şartlarını belirler. Bu mevzuatlara dayalı bir keşif, yalnızca yasal uyumu değil, aynı zamanda işletme içindeki tüm elektriksel ve mekanik sistemlerin birbirleriyle güvenli bir şekilde çalışmasını sağlar.

Gerçekçi Saha Senaryosu

Bir üretim tesisinde yapılan incelemede, mevcut ana dağıtım panosunun kapasitesinin, eklenen yeni makine hattı nedeniyle sınır değerlerde olduğu tespit edilmiştir. Yapılan keşif çalışmasında, besleme kablolarının yükü karşılamasına rağmen, pano içerisindeki termik şalterlerin açma yaptığı ve bağlantı noktalarında lokal ısınmalar olduğu görülmüştür. Bu durum, pano içerisinde yangın ve cihaz arızası riski oluşturmaktadır. Müdahale olarak, sadece arızalı şalterin değişimi yerine, yük analizine uygun pano revizyonu ve kablo kesitlerinin güncellenmesi önerilmiştir. Bu yaklaşım, işletmenin gelecekteki olası duruşlarını önleyerek pano ömrünü uzatmıştır.

İşletmeler İçin Pratik Değerlendirme

Tesisat revizyonu öncesinde, işletme yetkililerinin ellerindeki tüm mevcut elektrik projelerini, bakım geçmişi kayıtlarını ve önceki periyodik kontrol raporlarını hazır bulundurması gerekir. Keşif sırasında, tüm panolara ve saha ekipmanlarına erişim sağlanması, sürecin hızlanması ve eksiksiz bir metraj çalışması yapılması için elzemdir. Tespit edilen uygunsuzluklar raporlandıktan sonra, önceliklendirme matrisine göre bir uygulama takvimi oluşturulmalıdır. Revizyon sonrasında sistemin test ve devreye alma süreçleri mutlaka kayıt altına alınmalı, değişen kısımlar güncel proje üzerine işlenerek "as-built" dosyası güncellenmelidir.

Sıkça Sorulan Sorular

Tesisat keşif çalışması ne kadar sürer?

Keşif süresi, tesisin büyüklüğüne, tesisatın karmaşıklığına ve revizyon yapılacak alanların kapsamına göre değişir. Küçük bir ofis katında birkaç saat süren inceleme, kapsamlı bir fabrika sahasında günler alabilir. Saha incelemesi ve teknik analiz sonucunda hazırlanan rapor, operasyonel planlamanın temelini oluşturur.

Metraj listesinde hangi kalemler bulunmalıdır?

Doğru bir metraj listesi; kullanılacak kablo metrajları, şalt malzemeleri, pano aksesuarları, bağlantı elemanları ve gerekli montaj/işçilik kalemlerini içermelidir. Ayrıca, saha uygulaması sırasında oluşabilecek ek bağlantı noktaları ve test ekipmanları gibi yan ihtiyaçlar da mutlaka kalem bazlı olarak listeye eklenmelidir.

Mevzuat gereği revizyon şart mı?

İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği çerçevesinde, periyodik kontrollerde tespit edilen uygunsuzlukların ivedilikle giderilmesi yasal bir sorumluluktur. Eğer bir sistem can ve mal güvenliği açısından risk taşıyorsa, işletme bu riski ortadan kaldırmak için gerekli revizyonu teknik standartlara göre gerçekleştirmelidir.

Keşif sonrası bütçe sapmaları nasıl önlenir?

Bütçe sapmalarını önlemenin yolu, saha keşfinin uzman mühendisler tarafından yapılması ve "beklenmedik" durumların olasılık hesaplarına dahil edilmesidir. Uygulama öncesinde net bir teknik şartname oluşturulması ve metrajın tüm malzeme detaylarını kapsaması, uygulama sürecinde karşılaşılan sürpriz maliyetleri ve zaman kayıplarını minimuma indirir.

Revizyon sonrası hangi belgeler istenmelidir?

Revizyon tamamlandıktan sonra, yapılan değişikliklerin işlendiği güncel "as-built" projeleri ve ekipmanların test/ölçüm raporları mutlaka talep edilmelidir. Bu belgeler, tesisatın güvenliğini doğrular ve bir sonraki periyodik kontrollerde referans kaynak olarak kullanılır. İşletme yetkilisi, revizyonun mevzuata uygunluğunu belgeleyen tüm teknik dökümanları arşivlemelidir.

Sonuç

Tesisat revizyonunda keşif ve metraj süreci, işletme güvenliğinin ve operasyonel devamlılığın teknik garantisidir. Doğru analiz edilen bir keşif raporu, hem maliyet kontrolü sağlar hem de revizyonun hedeflenen standartlara uygun şekilde tamamlanmasına olanak tanır. Mühendislik yaklaşımıyla planlanan her adım, işletme üzerindeki riskleri azaltarak daha verimli ve güvenli bir çalışma ortamı tesis edilmesine yardımcı olur.
